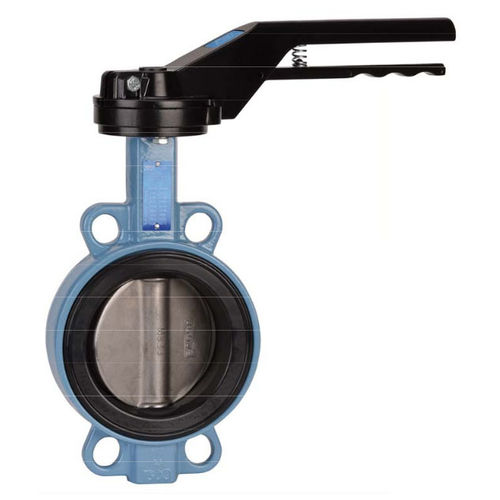

Absperrklappe 1146 series

HebelIsolationfür Säure

Diese waferartige Schmetterlingsklappe ist mit einem langen Hals zur Isolierung konzipiert, komplett mit einem vollständig gekreuzten Schaft, einer Uranus B6-Scheibe und einem abnehmbaren Hypalon®-Sitz. Mit ihrem Hebel mit 9 Stellungen, der bis DN200 mit einer Sperrvorrichtung ausgestattet ist, kann die Klappe in jeder Stellung (ausser DN250 bis 300) den Betrieb stoppen. Es hat eine Rilsan-beschichtete RAL 5024-Farbe und eine Dicke von 250-300 Mikron. Das Ventil wird mit einem ISO 5211-Montagekissen und optional mit einer 75 mm langen Spindelverlängerung und einem 30x30 mm großen Vierkanthebel für Spezialschlüssel geliefert. SPEZIFIKATIONEN ; - Langer Hals zur Isolierung - Montageplatte nach ISO 5211 - Wafer-Typ - Zwischen Flanschen PN1Û/16 von DN32/40 bis 400 und Klasse 150 (PN20) von DN40 bis 400 (über auf Anfrage ) - Zwischen Flanschen PN10 von DN45Û bis DN 1400 - Full Crossing Vorbau - Abnehmbarer EPDM-Sitz - Edelstahl bis zu DN100 - Duktile Eisenkrankheit mit schwarzer Nlsan-Beschichtung +/- 300 p über DN100 - Hebel mit 9 Stellungen und Verriegelungshebel bis DN200 . Anschlag in den unteren Stellungen, aber nicht verriegelbar von DN250 bis 300 - Rilsan beschichtete Gehäusefarbe RAL 5024.250-300 Mikron Dicke - Schaftverlängerung 75 mm Länge ( Option ) - Vierkanthebel 30x30 mm für Spezialschlüssel ( Option ) VERWENDUNG: - Flüssigkeiten : Kaltes und warmes Wasser. trinkbares Wasser - Min. und Max. Température Ts : Von -20°C bis + 110°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar darüber (siehe Diagramme Seite 5) BEREICH : - Mit Hebel von DN 32 bis DN 300 - Nackter Schaft von DN 350 bis DN1400 - IP65-Getriebe möglich ( Ref. 1197) von DN 32 bis DN 1400 - IP65 Kettengetriebe ( Ref. 1194) von DN 32 bis DN 500
