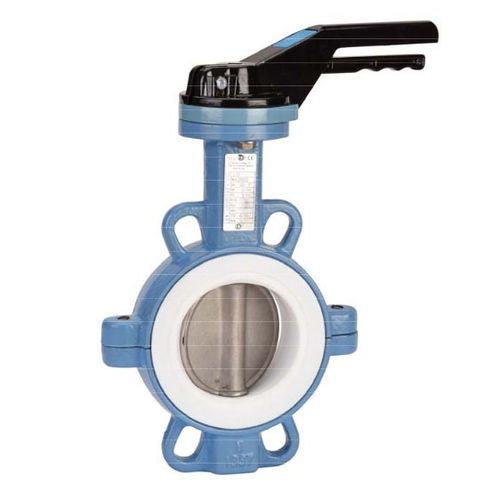

Absperrklappe 1145 series

HebelIsolationfür Säure

Bei der von Sferaco hergestellten Serie 1145 handelt es sich um ein Zwischenflanschklappenventil mit einem vollständig gekreuzten Schaft und einem langen Hals zur Isolierung. Das Ventil ist mit einer Scheibe aus rostfreiem Stahl und einem ISO 5211-Befestigungspad integriert. Die Einheit enthält auch einen Dichtungsring aus PTFE und misst 3 mm Dicke mit einer elastischen Dichtung aus Silikon, die 6 mm dick ist. SPEZIFIKATIONEN ; - Langer Hals zur Isolierung - Montageplatte nach ISO 5211 - Wafer-Typ - Zwischen Flanschen PN1Û/16 von DN32/40 bis 400 und Klasse 150 (PN20) von DN40 bis 400 (über auf Anfrage ) - Zwischen Flanschen PN10 von DN45Û bis DN 1400 - Full Crossing Vorbau - Abnehmbarer EPDM-Sitz - Edelstahl bis zu DN100 - Duktile Eisenkrankheit mit schwarzer Nlsan-Beschichtung +/- 300 p über DN100 - Hebel mit 9 Stellungen und Verriegelungshebel bis DN200 . Anschlag in den unteren Stellungen, aber nicht verriegelbar von DN250 bis 300 - Rilsan beschichtete Gehäusefarbe RAL 5024.250-300 Mikron Dicke - Schaftverlängerung 75 mm Länge ( Option ) - Vierkanthebel 30x30 mm für Spezialschlüssel ( Option ) VERWENDUNG: - Flüssigkeiten : Kaltes und warmes Wasser. trinkbares Wasser - Min. und Max. Température Ts : Von -20°C bis + 110°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar darüber (siehe Diagramme Seite 5) BEREICH : - Mit Hebel von DN 32 bis DN 300 - Nackter Schaft von DN 350 bis DN1400 - IP65-Getriebe möglich ( Ref. 1197) von DN 32 bis DN 1400 - IP65 Kettengetriebe ( Ref. 1194) von DN 32 bis DN 500 - Auf Anfrage. Schaftverlängerung mit spezieller Länge ( Rot. 98665 ) - Auf Anfrage. CF8M-Edelstahlgriff und Verschraubung Ref. 9831250-9831264
