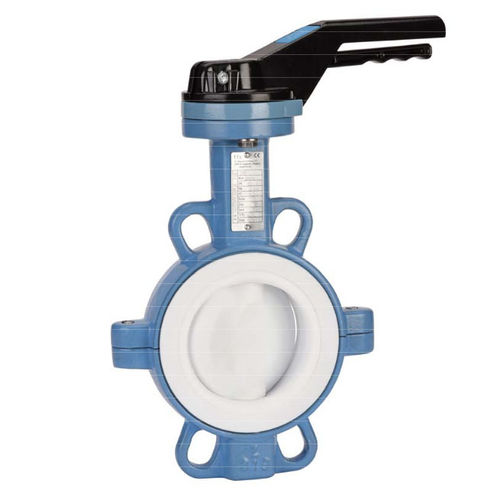

Absperrklappe 1155 series

Hebelfür SäureZwischenflansch

Die Serie 1155 umfasst Einheiten mit langen Hälsen für Isolationsgehäuse, ein ISO 52211-zertifiziertes Montagekissen und waferartige Produkte mit zwei Teilen für den Schaft und zwei für den Körper. Diese haben einen PTFE-Sitz, der 3 mm dick ist, sowie eine Silikondichtung mit einer Dicke von 6 mm. Die Scheibe ist aus Edelstahl gefertigt und PTFE-beschichtet. Mit Hilfe der Arretiervorrichtung kann der Kunde den Hebel in neun Positionen einstellen. Dieser hat eine Spindelverlängerung, die optional 75 mm lang ist. Eine weitere Option ist der Vierkanthebel, der die Abmessungen 30 x 30 mm hat und optional mit einem Spezialschlüssel geliefert wird. SPEZIFIKATIONEN ; - Langer Hals zur Isolierung - Montageplatte nach ISO 5211 - Wafer-Typ - Zwischen Flanschen PN1Û/16 von DN32/40 bis 400 und Klasse 150 (PN20) von DN40 bis 400 (über auf Anfrage ) - Zwischen Flanschen PN10 von DN45Û bis DN 1400 - Full Crossing Vorbau - Abnehmbarer EPDM-Sitz - Edelstahl bis zu DN100 - Duktile Eisenkrankheit mit schwarzer Nlsan-Beschichtung +/- 300 p über DN100 - Hebel mit 9 Stellungen und Verriegelungshebel bis DN200 . Anschlag in den unteren Stellungen, aber nicht verriegelbar von DN250 bis 300 - Rilsan beschichtete Gehäusefarbe RAL 5024.250-300 Mikron Dicke - Schaftverlängerung 75 mm Länge ( Option ) - Vierkanthebel 30x30 mm für Spezialschlüssel ( Option ) VERWENDUNG: - Flüssigkeiten : Kaltes und warmes Wasser. trinkbares Wasser - Min. und Max. Température Ts : Von -20°C bis + 110°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar darüber (siehe Diagramme Seite 5)
