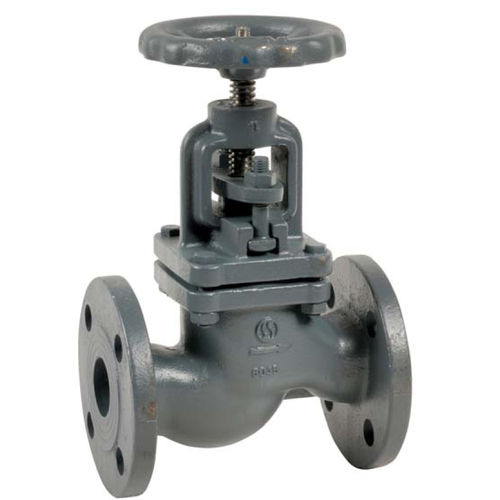

Kugelsitzventil 470 series

mit HandradVerteilungfür Wasser

Es handelt sich um eine steigende rotierende Spindel und ein Handrad mit verschraubter Haube und Stopfbuchspackung. Sie ist aus rostfreiem Stahl mit Flanschen R.F. nach ISO PN16 konstruiert. Sie hat auch eine Lackierung RAL 7011 in grauer Farbe mit einer Dicke von 90 pm. Er wird hauptsächlich für übliche Flüssigkeiten verwendet. Es hat eine minimale und maximale Temperatur von - 10°C bis + 120°C und einen maximalen Druck von 16 bar. Das Handrad muss in der Spindel gefettet werden, um eine leichte Drehung zu ermöglichen. Das Werkzeug lässt keinen Dampf zu und die Stopfbuchspackung muss während der Einstellung angezogen werden. Durchgangsventil aus Gusseisen mit Flansch PN16 zum Einstellen oder Schließen in Heizungs-, Wasserverteilungs- und Bewässerungsnetzen. Packung und Dichtung aus Graphit. Geschraubtes Oberteil und Dichtung für eine einfache Wartung. SPEZIFIKATIONEN : - Beachten Sie die durch den Pfeil angegebene Durchflussrichtung - Rismg rotierende Spindel und Handrad - Geschraubte Motorhaube und Stopfbuchspackung - Sitz aus Edelstahl - PN16 Flansche R.F. - Lackierung RAL 7011 grau. Dicke 90 pm VERWENDUNG: - Wärmemg. Wasserverteilung und Bewässerung - Min. und max. Température Ts : - 10°C bis + 120°C - Maximaler Druck Ps : 16 bar bis zu DN150. 14 bar für DN200. 9 bar für DN250 (siehe Grafik Seite 3) - Halten Sie den Schaft gefettet - Nicht für Dampf verwenden - Ziehen Sie die Stopfbuchspackung zum Festziehen des Satzes an
