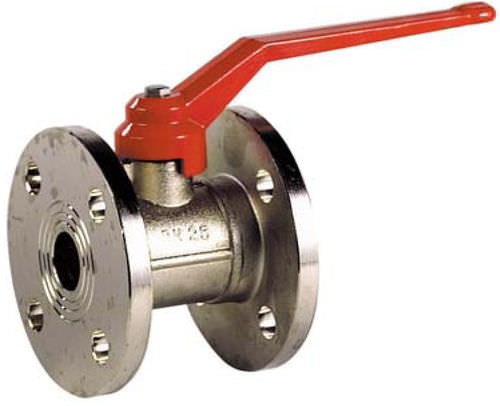

Kugelventil 504 series

HebelFlanschGewinde

Das Produkt ist mit einem roten Aluminiumgriff und einem massiven Ball ausgestattet. Es ist für alle gängigen Flüssigkeiten mit PTFE-Packung geeignet. Das Produkt arbeitet bei einer Temperatur von 10 °C bis zu + 120 °C. Zusätzlich hat es einen maximalen Druck von 16 bar für DN 50, 15 bar für DN 65, 12 bar für DN 80 und 9 bar für DN 100. Bügelventil aus Gusseisen mit vollem Durchgang nach ISO 5211 für alle gängigen Flüssigkeiten der 2. 2 FKM O-Ringe und 1 PTFE-Dichtung auf der Spindel, PTFE-Körperdichtung und PTFE-Sitz. Kompatibel mit explosionsgefährdeter Atmosphäre, ATEX Zone 1&21 und Zone 2&22 dank der antistatischen Vorrichtung. Dank der ISO 5211-Platte kann ein Stellantrieb auf dem Ventil installiert werden. SPEZIFIKATIONEN : - Voller Durchgang - Ausblassicherer Schaft - PTFE-Packung und Spindel-O-Ring aus FKM - Montageplatte nach ISO 5211 - PN10/16 Flansche R.F. ( nach DN. Flanschbohrungen mit oder ohne Gewinde ) - Hohler Bügel aus rostfreiem Stahl - Schwarze Lackfarbe RAL 9004,5-15 Mikron Dicke VERWENDUNG: - Für gewöhnliche Flüssigkeiten der 2K-Gruppe - Min. und max. Température Ts : - 10°C bis + 200°C - Maximaler Druck Ps : 16 bar - Nicht mit Dampf verwenden - Nicht mit Druckluft verwenden BEREICH; Gusseisen PN10/16 Flansche R.F. mit Edelstahlbügel von DN40 bis DN150 Ref. 505
