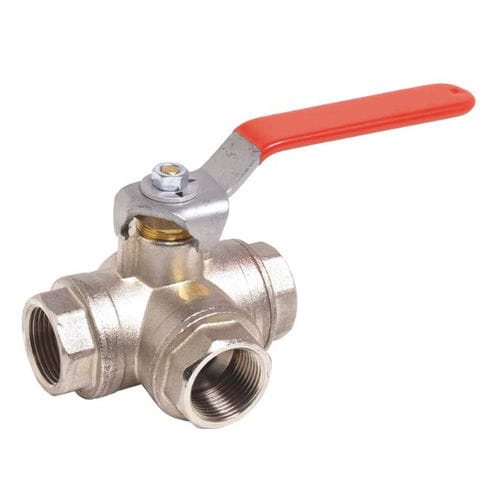

Kugelventil 513 series
HebelinnenT

Kugelventil
Kugelventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Kugel
Betätigung
Hebel
Korpus
innen, T, vernickeltes Messing, NBR
Anzahl Wege
3-Wege
Weitere Eigenschaften
wasserdicht
DN

Max: 2 in

Min: 0,25 in

Druck

16 bar
(232,1 psi)

Temperatur

Max: 120 °C
(248 °F)

Min: -10 °C
(14 °F)

Beschreibung

Das Ventil wird im Allgemeinen für die Handhabung jeder Art von Standardflüssigkeiten in Anwendungen eingesetzt, bei denen ein Gesamtdruck PN von 16 bar oder eine Gesamttemperatur Ts im Bereich von -10 bis 120 Grad Celsius betroffen sind. Es zeichnet sich durch eine reduzierte Bohrung, eine Packung aus PTFE-Material, zwei verschiedene Stellungen, 3-Wege-Dichtigkeitskonfigurationen und eine optionale T- oder L-Anschlussausrichtung aus. SPEZIFIKATIONEN : - Reduzierte Bohrung - 2 Positionen - PTFE-Packungmg + 2 NBR-O-Ring - Kein Anti-Blow-out-Stiel - Tightnesson 3ways - L- oder T-Hafen VERWENDUNG: - Für gewöhnliche Flüssigkeiten - Min. und Max. Température Ts : -10 "C bis + 120°C - Maximaler Druck Ps : 16 bar ( siehe Grafik ) - Differenzdruck : 5 bar maxi BEREICH - Innengewinde BSP zylindrisch. L-Anschluss Ref. 513 von DN 1/4" bis T - Innengewinde BSP zylindrisch. T-Anschluss Ref. 514 von DN 1/4* bis 2" ENDS : Zylindrische Enden mit BSP-Innengewinde normen: - Fertigung nach ISO 9001 : 2015 und ISO 14001 :2015 - RICHTLINIE 2014/68/EU : Produkte ausgeschlossen von ( Artikel 1, § 2.b ) Zylindrische Enden mit BSP-Innengewinde gemäß ISO 228-1

---
