Scheibenrückschlagventil 366 series
Flanschfür WasserEdelstahl

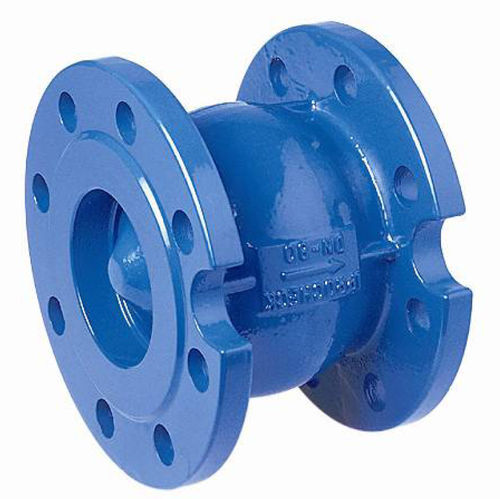

Scheibenrückschlagventil - 366 series - SFERACO - Flansch / für Wasser / Edelstahl
Scheibenrückschlagventil - 366 series - SFERACO - Flansch / für Wasser / Edelstahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Scheiben
Korpus
Flansch
Anwendung
für Wasser
Material
Edelstahl, Gusseisen, Bronze
Weitere Eigenschaften
Federdruck, mit Rostschutz, geräuscharm
DN

Max: 300 mm
(11,811 in)

Min: 50 mm
(1,969 in)

Druck

16 bar
(232,1 psi)

Temperatur

Max: 120 °C
(248 °F)

Min: -10 °C
(14 °F)

Beschreibung

Sferaco-Flanschrückschlagventil Serie 366 ist durch die Edelstahlfeder für alle Positionen geeignet. Das Gehäuse hat einen Pfeil, der die Durchflussrichtung anzeigt. RF-Flansche sind ISO PN10/16 bis DN150, und ISO PN16 von DN200 bis DN300, ISO PN10 darüber. Das Ventil hat einen Schmutzfängerkorb aus Stahl und eine Maschenweite von 6 mm. Die innere Konstruktion ist zylindrisch, was zu einem geringen Druckverlust führt. Sowohl die Innen- als auch die Außenseite sind mit einem korrosionsbeständigen Epoxidanstrich in RAL 5017 blau mit einer Dicke von 100µ versehen Die Scheibe bietet eine verbesserte Hydrodynamik. Das Blockieren der Scheibe wird durch eine Bronzebuchse verhindert. Auf Anfrage ist eine gebohrte Nabe zur Bypass- oder Dickenbewertung erhältlich. Der Betrieb ist geräuschfrei. Das Ventil hat einen Mindestgegendruck für die Dichtheit von 0,2 bar. SPEZIFIKATIONEN ; - Leidensdruck dank der Spnng aus rostfreiem Stahl - Beachten Sie die durch einen Pfeil auf dem Körper angezeigte Flussrichtung - F-Längen R.F. PN10/16 bis zu DN150. PN16 von DN200 bis DN300. PN10 über - Mit Stahl-Siebkorb und 6 mm Maschenweite ( Ref. 363 ) - Schwacher Kopfausfall dank der zylindrichen Internai - Korrosionsbeständiges Epoxidharz mit interner und extemaler pamtmg blauer Farbe RAL 5017.100 p Dicke - Bronzebuchse zur Vermeidung einer Blockierung der Krankheit - gebohrter Ansatz auf Anfrage für Bypass oder zur Überprüfung der Dicke - Scheibe für eine bessere Hydrodynamik ausgelegt - Stille Lösung - Mindestgegendruck für Dichtheit : 0,2 bar VERWENDUNG: - Wasserverteilung - Min Température Ts 10°C - Max Température Ts :♦ 120°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar über BEREICH - Geflanscht PN1Q/16 von DN50 bis DN 150. PN16 von DN 200 bis DN 300 und PN10 für DN350 bis 600 Ref. 366

---
