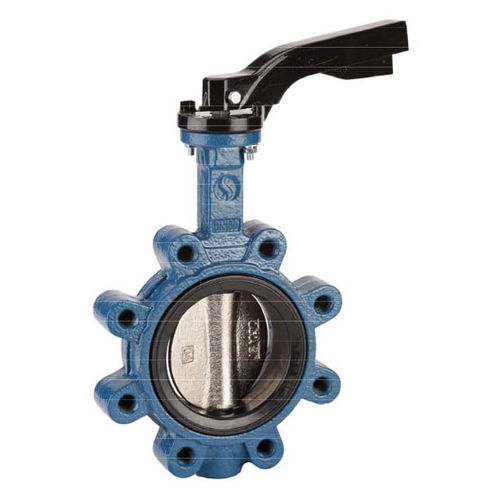

Absperrklappe 1133 series

HebelIsolationfür Heißwasser

Beide 1135 und 1113 haben längere Hälse zur Isolierung. Sie verwenden ein ISO 5211-Polster und haben einen vollständig gekreuzten Schaft mit dem DN600 und eine eingebaute Sperrvorrichtung bis DN150. Der gekröpfte Hebel hat zehn Positionen zum Ausprobieren. Er verwendet ein doppeltes PTFE sowie eine Scheibe, die aus rostfreiem Stahl besteht. SPEZIFIKATIONEN ; - Langer Hals zur Isolierung - Montageplatte nach ISO 5211 - Muffentyp ( verstärkte Muffe von DN200 bis DN1400 ) - Zwischen Flanschen PN1Û/16 von DN32/40 bis 150. PN10 über - Zwischen Flanschen PN16 oder Klasse 150 (PN20) auf Anfrage - Full Crossing Vorbau - Abnehmbarer EPDM-Sitz - Edelstahl bis zu DN100 - Duktile Eisenkrankheit mit schwarzer Nlsan-Beschichtung +/- 300 p über DN100 - Hebel mit 9 Stellungen und Verriegelungshebel bis DN200 . Anschlag in den unteren Stellungen, aber nicht verriegelbar von DN250 bis 300 - Rilsan beschichtete Gehäusefarbe RAL 5024.250-300 Mikron Dicke - Schaftverlängerung 75 mm Länge ( Option ) - Vierkanthebel 30x30 mm für Spezialschlüssel ( Option ) VERWENDUNG : - Flüssigkeiten : Kalt- und Warmwasser. dnnkbare Wasser - Nicht empfehlenswert : Kohlenwasserstoff, Dampf, Gas, Säuren, Öl. Fréon - Für den temporären Einsatz. kann am Rohrende ab DN50 und darüber verwendet werden ( max. 6 bar ) - Kann am Ende des Rohres verwendet werden, wenn es mit einem Flansch montiert wird (max. 12 bar bis zu DN150,10 bar darüber) - Min. und Max. Température Ts : Von -20°C bis + 110°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar darüber (siehe Diagramme Seite 5)
