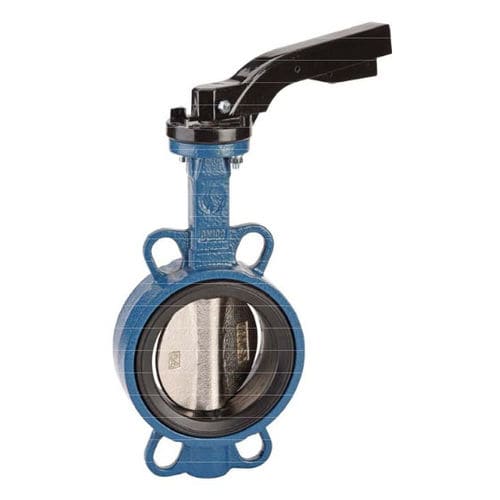

Absperrklappe 1121 series

HebelIsolationfür Wasser

Die Zwischenflanschklappe der Serie 1121 ist mit verlängertem Halsmaß für spezielle Isolationszwecke konstruiert. Sie verwendet das ISO 5211-Montagekissen und die Flanschausführungen ISO PN 10/16 und ISO PN20 ANSI150. Diese Baugruppe ist mit einem kompletten Kreuzungsschaft, einer doppelten Polytetrafluorethylen-Dichtung und einem elastischen Ring aus vulkanisiertem Nitril-Butadien-Kautschuk ausgestattet. Es wird eine Hebelarmatur mit einem Verriegelungsschema verwendet, das 10 verschiedene Ausrichtungen ermöglicht. SPEZIFIKATIONEN ; - Langer Hals zur Isolation - Montageplatte nach ISO 5211 - Wafer-Typ - Zwischen Flanschen PN6 von DN40 bis 150 und für DN300. PN10/16 von DN32 bis 600 und - PN10/16 von DN32 bis 600. Klasse 150 (PN20) von DN40 bis 600: - zwischen Flanschen PN20 von DN40 bis 600 - Zwischen Flanschen JIS10K von DN40 bis 300 - Zwischen Flanschen PN10 von DN 700 bis DN1200 - Full Crossing Vorbau bis zu DN600 - Mit Hebel mit 10 Positionen und Verriegelungsvorrichtung bis DN150 - Doppelte PTFE-Dichtung an der Spindel bis zu DN600 - Krankheit Edelstahl - Epoxidharzlackierung RAL003 80 Mikron Dicke - Sitz aus vulkanisiertem EPDM VERWENDUNG: - Kalt- und Warmwasser, Meerwasser, entmineralisiertes Wasser, Alkohol, Kalkmilch, Quecksilber, Alkaline, Sodahydroxid - Min. und max. Température Ts : - 15°C bis + 110°C ( 130°C temporär ) - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar über
