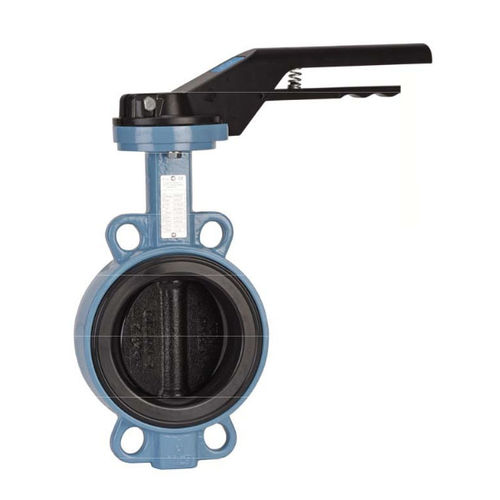

Absperrklappe 1150 series

HebelIsolationfür Wasser

Die Serie 1150 ist berühmt für den langen, isoliert verwendeten Hals. Sie hat ein ISO 5211-Montagekissen und ist ein Zwischenflanschventil. Sie hat ISO PN10-Flansche, die zwischen DN450 und DN 1400 liegen. Sie hat einen abnehmbaren Sitz sowie eine voll gekreuzte Spindel. Es hat eine Klappenscheibe aus Edelstahl, die bis DN100 reicht. Es wird eine Klappenscheibe von DN125 bis 300 verwendet, die mit Epoxidharz aus duktilem Eisen beschichtet ist. Der Hebel ist bis DN200 mit einer Sperrvorrichtung ausgestattet und verfügt über neun Positionen. Er kann in jeder Position anhalten, aber es wird nicht an DN250 bis 300 fehlen Er hat eine Schaftverlängerung von 75 mm und einen quadratischen Hebel mit den Abmessungen 30 x 30 mm. Die Schaftverlängerung und der Vierkanthebel sind beide optional. SPEZIFIKATIONEN ; - Langer Hals zur Isolierung - Montageplatte nach ISO 5211 - Wafer-Typ - Zwischen Flanschen PN1Û/16 von DN32/40 bis 400 und Klasse 150 (PN20) von DN40 bis 400 (über auf Anfrage ) - Zwischen Flanschen PN10 von DN45Û bis DN 1400 - Full Crossing Vorbau - Abnehmbarer EPDM-Sitz - Edelstahl bis zu DN100 - Duktile Eisenkrankheit mit schwarzer Nlsan-Beschichtung +/- 300 p über DN100 - Hebel mit 9 Stellungen und Verriegelungshebel bis DN200 . Anschlag in den unteren Stellungen, aber nicht verriegelbar von DN250 bis 300 - Rilsan beschichtete Gehäusefarbe RAL 5024.250-300 Mikron Dicke - Schaftverlängerung 75 mm Länge ( Option ) - Vierkanthebel 30x30 mm für Spezialschlüssel ( Option ) VERWENDUNG: - Flüssigkeiten : Kaltes und warmes Wasser. trinkbares Wasser - Min. und Max. Température Ts : Von -20°C bis + 110°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar darüber (siehe Diagramme Seite 5)
