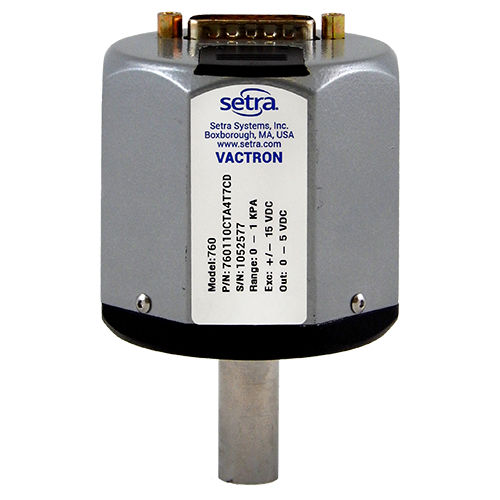

Kapazitiver Druckschalter 760

Membranabsolutfür Gas

Das Kapazitätsmanometer Modell 760 von Setra ist ein Absolutdruckmessumformer, der für genaue und wiederholbare Vakuummessungen ausgelegt ist. Es sind verschiedene Skalenendbereiche von 10 Torr bis 1000 Torr verfügbar. Die Messeinheiten können in Torr, mBar/hPa, kPa oder PSIA angegeben werden. Das Modell 760 wird mit einer ±15 VDC-Spannungsversorgung betrieben und liefert ein 0-10 VDC- oder 0-5 VDC-Signal, das linear zum Druck und unabhängig von der Gaszusammensetzung ist. Der elektrische Anschluss kann entweder über den Industriestandard 15-poligen D-Sub-Stecker oder über eine 6-polige Klemmleiste erfolgen. Das hochgenaue Drucksensorelement des Modells 760 ist der VactronTM-Sensor, der aus dem variablen Kapazitätssensor von Setra entwickelt wurde. Eine zentral angeordnete Durchführungsbaugruppe trägt eine kreisförmige Elektrode in unmittelbarer Nähe zur Rückseite der Membran. Zusammen bilden die Elektrode und die Membran einen variablen Kondensator in einer kleinen Referenzvakuumkammer, die auf sehr niedrigem Druck gehalten wird. Wenn der Druck steigt Das im Modell 760 verwendete hochpräzise Drucksensorelement ist der VactronTM-Sensor, der aus dem variablen Kapazitätssensor von Setra entwickelt wurde. Eine zentral angeordnete Durchführungsbaugruppe trägt eine kreisförmige Elektrode in unmittelbarer Nähe zur Rückseite der Membran. Zusammen bilden die Elektrode und die Membran einen variablen Kondensator in einer kleinen Referenzvakuumkammer, die auf sehr niedrigem Druck gehalten wird. Wenn der Druck steigt Durch die Verwendung eines Metallgehäuses in Verbindung mit Überspannungs- und ESD-Unterdrückungskomponenten sowie RFI-Filterung an den Ein- und Ausgängen wird eine hervorragende EMI/RFI-Leistung erzielt. Das Modell 760 hat einen integrierten Schiebedeckel, der eine einfache
