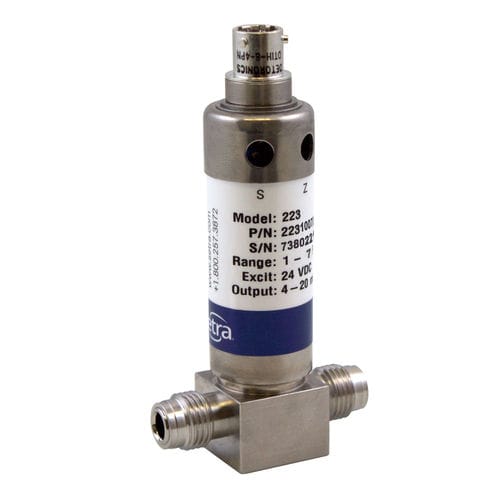

Absolutdruckaufnehmer 223

Thermoanalog2-Leiter

Der ultrahochreine Druckmessumformer Modell 223 von Setra wurde für die anspruchsvollsten Spezialgasüberwachungs- und -steuerungsanwendungen entwickelt, bei denen die Integrität der Konstruktion, die Reinheit und die Leistung nicht beeinträchtigt werden dürfen. Das Modell 223 hat eine kleine, stromlinienförmige Sensorkammer, die sich leicht spülen lässt. Der Sensor ist so konstruiert, dass er eine hervorragende mechanische und thermische Stabilität bietet, insbesondere bei wechselnden Temperaturbedingungen, die durch strömende Gase entstehen. Die Isolierung des Sensorelements von der Druckarmatur eliminiert praktisch jeden Drehmoment-Effekt. Die überlegene mechanische und thermische Stabilität wird durch den von Setra patentierten Sensor mit variabler Kapazität erreicht. Seine grundsätzlich einfache Konstruktion besteht aus einem Sensor aus 316L VIM/VAR-Edelstahl, der mit einer Passivierung von 5 Ra (max. 7 Ra) versehen ist, wodurch Oberflächenunregelmäßigkeiten beseitigt werden und die richtige Oberflächenchemie für die Korrosionsbeständigkeit gegeben ist, und einer isolierten Elektrodenplatte, die in der Mitte der Sensormembran befestigt ist und einen variablen Kondensator bildet. Mit steigendem oder sinkendem Druck ändert sich die Kapazität. Diese Kapazitätsänderung wird von der einzigartigen elektronischen Schaltung von Setra erfasst und in ein lineares Analogsignal umgewandelt. Es sind verschiedene Rohrdurchmesser mit optionalen Gleitringdichtungsanschlüssen erhältlich. Die robuste Konstruktion ermöglicht eine problemlose Installation und eine hohe Toleranz gegenüber Systemtorsion und Schweißeffekten, was eine sichere Installation gewährleistet. Diese ultrahochreine Serie basiert auf der bewährten kapazitiven Sensortechnologie von Setra. Die hochgenauen und stabilen Spannungs- oder Stromausgangssignale sind praktisch EMI/RFI-immun. Nach der Herstellung und Montage werden die ultrahochreinen Druckmessumformer von Setra mit
