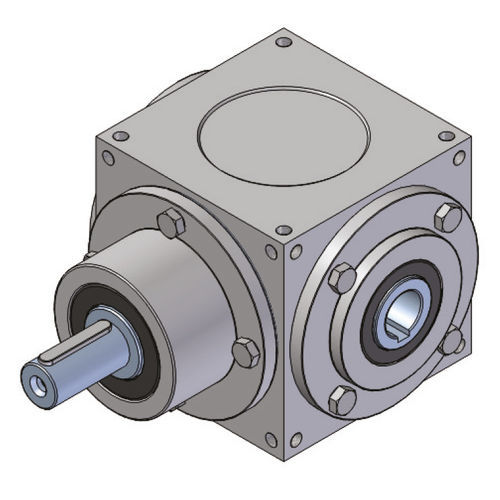

Kegelradgetriebe BG S H Series

rechtwinkligmit Hohlwellemit Vollwelle

Hochleistungs-Kegelradgetriebe mit kompaktem Design. Geeignet auch für einen Betrieb bei hoher Eintriebsdrehzahl bis zu 3000 min-1, mit geringem Geräuschpegel und hohem Wirkungsgrad. Das Baukastensystem ermöglicht viele Ausführungen mit zusätzlichen Abtriebswellen, bis zu 6 Wellen. Die Kegelräder sind aus hochwertigem legiertem Stahl gefertigt. Gemäß GLEASON-Spiralsystem, einsatzgehärtet und paarweise geläppt. Die sorgfältige und bewährte Fertigungstechnologie der Zahnräder gewährleistet Kegelräder mit hoher Laufruhe und hohem Wirkungsgrad. BG S H Baureihe Eintrieb mit Vollwelle und Abtrieb mit Hohlwelle: 6 Baugrößen verfügbar Getriebeuntersetzungen von 1:1 bis 1:4 Würfelförmiges Gehäuse mit 6 bearbeiteten Flächen, allseitig mit Gewindebefestigungsbohrungen Wellendeckeln und Wellennaben mit äußerem Zentrierdurchmesser f7 Eigenschaften: Verdrehspiel der Abtriebswelle max. 10’ (Standard); auf Anfrage geprüfte, spielarme Ausführungen mit durchschnittlich weniger als (5 …6)’ Winkelminuten. Standard Lagern: Kegelrollenlager auf allen Vollwellen und Abtriebshohlwellen; Kugellager auf allen Eintriebshohlwellen zur Motoranbindung. Fett- Lebensdauer geschmiert für Applikationen mit geringer Eintriebsdrehzahl. Mit synthetischem Öl- Lebensdauer geschmiert auf Anfrage und für Applikationen mit hoher Eintriebsdrehzahl. Die Montage erfolgt ausschließlich in der eigenen SERVOMECH Produktionsstätte, unter Einhaltung der genau definierten Prozeduren, um eine präzise Lager und Kegelradeinstellung zu gewährleisten, und somit folgende Leistungen noch weiter zu verbessern: – hohe Laufruhe – hoher Wirkungsgrad – Lebensdauer
