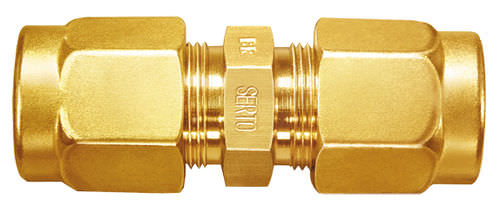

Hydraulische Verschraubung M series

EinschraubSchneidringgerade

Eigenschaften, Besonderheiten - einfache, schnelle Montage - kompakte Baumasse - grosse Sortimentsvielfalt - sehr viele Kombinationsmöglichkeiten M = Anschlussmutter metrisch (M und G nicht austauschbar) Werkstoff Messing CW 617N (CuZn40Pb2), Oberfläche gebeizt Nenndruck PN siehe Produktetabellen (4fache Sicherheit), dynamische Belastungen auf Anfrage Temperaturbereich -40°C bis +180°C Helim-Leckrate 10-8 mbar " l/s (bei fachgerechter Montage; siehe Montageanleitung und anzuschliessende Rohre) Vakuum Bis 10-4 mbar, höhere Werte möglich Anzuschliessende Rohre Kunststoffrohre und nahtlose, gezogene Kupferrohre (insbes. EN 12449/1057) mit sauberer, glatter Oberfläche. Aussendurchmesser innerhalb ± 0,1 mm. Weitere Materialien auf Anfrage. Zulassungen SVGW, DVGW und ÖVGW Einschraubzapfen, Gewinde Rohrgewinde (Zoll) und metrisches Feingewinde DIN 3852, kegelig Form C, zylindrisch Form B, mit Dichtkante Form E. NPT-Gewinde nach ANSI/ASME B1.20.1-1983.
