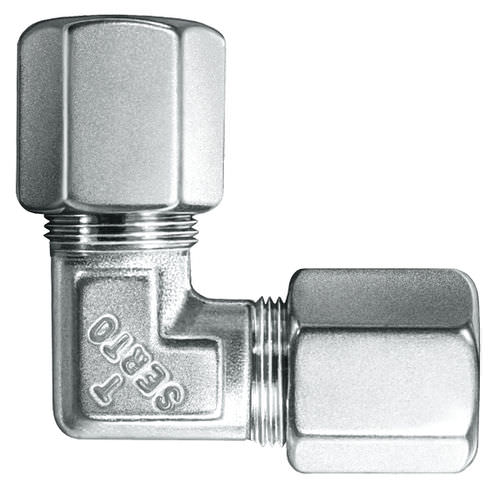

Pneumatische Verschraubung

EinschraubSchneidringrechtwinkelig

für aggressive Luft, Gase und Flüssigkeiten in aggressiver Umgebung, z.B. Chemieanlagen, Wasseraufbereitung Eigenschaften, Besonderheiten • einfache, schnelle Montage • korrosionsbeständig • kompakte Baumasse • grosse Sortimentsvielfalt • viele Kombinationsmöglichkeiten Werkstoff Edelstahl 1.4571 (≈ AISI 316 Ti), Legierung X6CrNiMoTi17-12-2, DIN EN 10088-3 Helium-Leckrate 10-8 mbar • l/s (bei fachgerechter Montage; siehe Montageanleitung und anzuschliessende Rohre) Vakuum Bis 10-4 mbar, höhere Werte möglich Anzuschliessende Rohre Kunststoffrohre und nahtlose Präzisionsrohre aus Edelstahl (DIN EN 10216-5/EN ISO 1127) mit sauberer, glatter Oberfläche. Toleranz Aussendurchmesser ± 0,1 mm. Weitere Materialien auf Anfrage. Abnahmeprüfzeugnis Abnahmeprüfzeugnis 3.1 nach EN 10204 (kostenpflichtig) Zulassungen DNV GL, DVGW, SVGW, ABS, weitere Informationen auf Anfrage Einschraubzapfen, Gewinde Rohrgewinde (Zoll) und metrisches Feingewinde DIN 3852, kegelig nach Form C, mit Dichtkante nach Form B. NPT-Gewinde nach ANSI B1.20.1. Zum Abdichten der kegeligen Einschraubgewinde empfehlen wir Loctite 5061.
