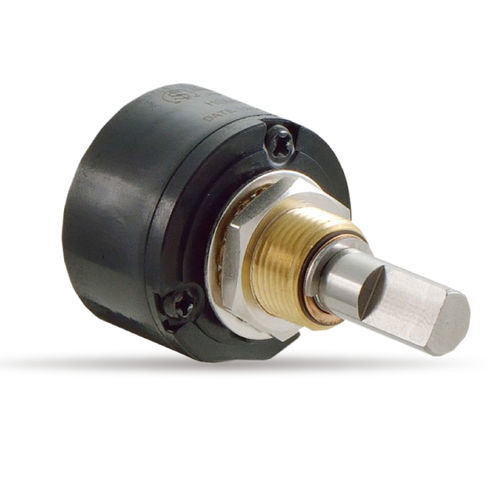

Absoluter Winkelcodierer HSM22
Hall-Effektmit Potentiometerkontaktlos

Absoluter Winkelcodierer - HSM22 - SENTOP by Shanghai Sibo M&E Co., Ltd. - Hall-Effekt / mit Potentiometer / kontaktlos
Absoluter Winkelcodierer - HSM22 - SENTOP by Shanghai Sibo M&E Co., Ltd. - Hall-Effekt / mit Potentiometer / kontaktlos
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
absolut
Technologie
Hall-Effekt, mit Potentiometer
Installierung
kontaktlos, Singleturn, mit Vollwelle
Ausgangssignal
analog, mit Spannungsausgang
Versorgungsspannung
5 V DC, 24 VDC, 12 VDC
Material
Edelstahl, Aluminium
Schutzniveau
ex-geschützt, gehärtet, schlagfest, schwingungsresistent
Anwendungsbereich
für Industrieanwendungen, für Motor, für OEM, für schwierige Umgebungen
Weitere Eigenschaften
kompakt, Miniatur, IC
Baugröße

22 mm
(0,87 in)

Achsdurchmesser

6 mm
(0,24 in)

Länge

37 mm
(1,457 in)

Prozesstemperatur

Min: -40 °C
(-40 °F)

Max: 105 °C
(221 °F)

Beschreibung

HSM22 1-Gang-Potentiometer kontaktlos - Hall-Effekt IC-Typ - Buchsenmontage - RoHS-konform Allgemeine Spezifikationen - Stromverbrauch: Max. 16mA (Einzelausgang), Max. 32mA (Doppelausgang) - Unabhängige Linearitätstoleranz: ±0,5%FS (FS=360°) - Mechanischer Drehwinkel: 360° (endlos) - Effektiver elektrischer Winkel: 360°(Endlos) - Angewandte Spannung: 5V±10%D.C. - Effektiver Ausgang: 0.5~4.5V - Lastwiderstand: >10 KΩ - Betriebstemperaturbereich: -40℃~+105℃ - Lagertemperaturbereich: -40℃~+105℃ Umgebungsspezifikationen - Thermische Schocks: 5 Zyklen -40℃~+105℃ - Exposition bei niedriger Temperatur: 24 Stunden bei - 40℃ - Aussetzung bei hoher Temperatur: 1.000 Stunden bei +105℃ - Vibration: 10 bis 2.000Hz 196m/S2 12Stunden - Schock: 980 m/S2 (18-mal) - Mechanische Lebenserwartung: 50.000.000 Wellenumdrehungen Spezielle Spezifikationen - Spezieller effektiver elektrischer Winkel (90°, 180°, 270°) - Spezielle Bearbeitung der Welle - Spezieller Ausgang (Kreuz, parallel, doppelter unabhängiger Ausgang) - Spezielle angelegte Spannung (12V, 24V) - PWM-Ausgang - Geringe Stromaufnahme im langsamen Modus Bitte kontaktieren Sie uns unter trade1@sakae.cn für HSM22-Anpassungen.

---
