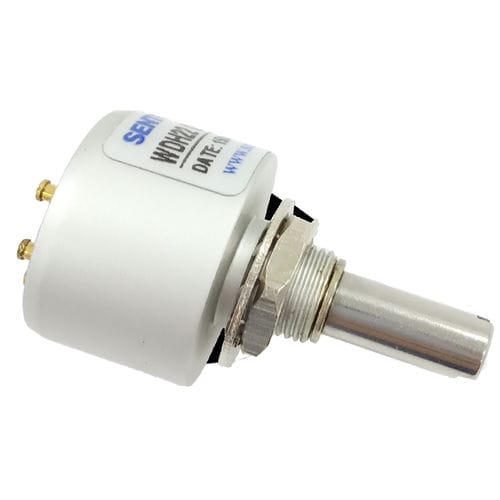

Absoluter Winkelcodierer WDH22BMagnetmit Potentiometer12-Bit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- absolut
- Technologie
- Magnet, mit Potentiometer
- Drehzahl absoluter Codierer
- 12-Bit
- Installierung
- kontaktlos, Singleturn, mit Vollwelle
- Ausgangssignal
- analog, mit Spannungsausgang
- Versorgungsspannung
- 5 V DC
- Material
- Edelstahl, Aluminium
- Schutzniveau
- ex-geschützt, gehärtet, schlagfest, schwingungsresistent, für raue Umgebungen, gesichert, IP40, robust
- Anwendungsbereich
- für Industrieanwendungen, für Motor, für OEM, für schwierige Umgebungen, zur Außenaufstellung
- Weitere Eigenschaften
- kompakt
- Baugröße
22 mm
(0,87 in)- Achsdurchmesser
6 mm
(0,24 in)- Länge
38,8 mm
(1,528 in)- Rotationsgeschwindigkeit
Max: 1.500 rpm
(9.425 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Prozesstemperatur
Max: 125 °C
(257 °F)Min: -30 °C
(-22 °F)
Beschreibung
WDH22B Serie 1-Gang-Potentiometer ohne Kontakt (patentiert)
- Magnetischer Drehgeber
- Preisgünstige Version
- Mit Präzisionskugellager
- Mit Lötanschlüssen
- Buchsenbefestigung
- Gehäusedurchmesser Φ22mm
- Abtriebsrichtung: Im Uhrzeigersinn (W), Gegen den Uhrzeigersinn (C)
- Effektiver elektrischer Winkel: Jeder Winkel innerhalb von 360°
Allgemeine mechanische Spezifikationen
- Mechanischer Winkel: 360° (endlos)
- Schutzgrad: IP40
- Betriebsdrehmoment: <2mN.m
- Max. Drehzahl: 1500 U/min
- Lebenserwartung: 50.000.000
Umwelttechnische Spezifikationen
- Betriebstemperaturbereich: -30°C~+125°C
- Lagertemperaturbereich: -30°C~+125°C
Genearal Elektrische Spezifikationen
- Standardmodell: WDH22B 0505 W360
- Eingangsspannung: 5V±10%
- Ausgangssignal: 0~5V
- Stromverbrauch (Leerlauf): <16mA
- Ausgangsabweichung der beiden Enden: 10KΩ
- Effektiver elektrischer Winkel: 360°
- Unabhängige Linearitätstoleranz: ±0,3%
- Auflösung: 4096（12bit)
- Aktualisierungsrate: 0.3ms
Spezielle Spezifikationen verfügbar
- Verfügbar für PWM.
Für andere spezielle Anforderungen, kontaktieren Sie uns bitte unter trade1@sakae.cn
---
