Temperaturmessinstrument AZ76

für Schalttafelmontage

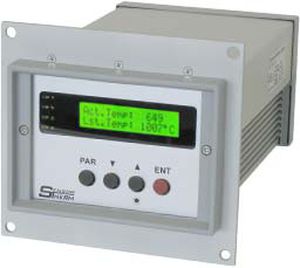

Messdaten- und Maximalwertspeicher AZ76 Gerätebild vom Messdaten- und Maximalwertspeicher Typ AZ76. Das AZ76 erfasst über ein Pyrometer die Temperatur vorbeilaufender Messobjekte und ermittelt deren Maximaltemperatur. Diese Werte vergleicht das AZ76 mit einem vorgegebenen Temperaturbereich, um bei Übereinstimmung oder Abweichung ein entsprechendes Stellsignal (über 4 Schaltausgänge für die Zustände Überhitzt, zu warm, gut oder zu niedrig) auszugeben. Jeder Messwert mit Bewertungsergebnis, Datum und Uhrzeit wird im Gerät gespeichert (max. 32000 Datensätze). Über Schnittstellenbefehl oder über die Zusatzsoftware SchmiedeWin können die Daten ausgelesen werden. Über 4 Signaleingänge können Schaltsignale erfolgreich in die richtige Lage gestellter Weichen an das AZ76 übermittelt und im Protokoll mitgespeichert werden. Ein häufiger Einsatz des AZ67 ist die Qualitätssicherung und Protokollierung bei Gesenkschmieden, die einen Schmiederohling messen, um bei Nichteinhaltung der benötigten Temperatur eine Weiche für den Ausschuss zu steuern: Zu heiß –> Ausschuss Zu warm –> Geht erneut in den Umlauf (Parameter steht wahlweise zur Verfügung) Gut –> Produktion Zu kalt –> kann wieder erwärmt werden und geht in den Umlauf
