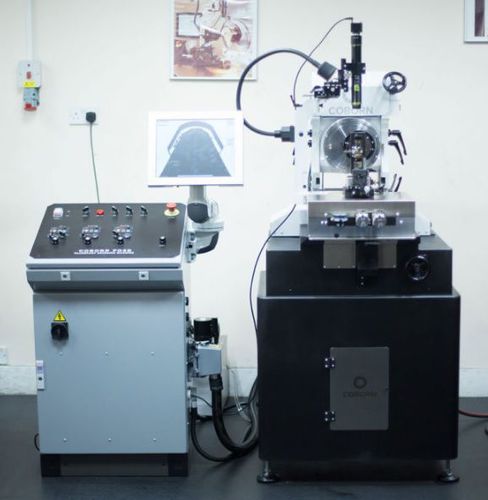

Rundschleifmaschine PG3B

automatischkontinuierlichFlachläpp

Die PG3B hat Luftlager sowohl für den Drehzapfen als auch für die wassergekühlte Radspindel. Die Maschine ist für die Herstellung ausgelegt: - Werkzeuge mit geringer oder kontrollierter Welligkeit, Radiuswerkzeuge - Werkzeuge mit mehreren Facetten, konische Werkzeuge Die Schwenkbewegung erfolgt automatisch und wird über einen Touchscreen gesteuert. Schwenkwinkelgrenzen, Verweilzeit am Hubende und Schwenkgeschwindigkeit können voreingestellt werden. Wenn "harte" Stellen auf dem Diamanten vorhanden sind, können temporäre Schwenkwinkelbegrenzungen während des Laufs gewählt werden. Die Werkzeuge werden über ein VS5G-Vision-System geprüft. Hauptbewegungen Radspindel Luftlager Drehzahl 0 - 12.000 U/min Spindeldrehrichtung Im Uhrzeigersinn und gegen den Uhrzeigersinn Neigung der Spindel 0 - 20 Grad Hublänge 0 - 28 mm Schwenkspindel Luftlager Schwenkbereich 182 Grad (+/- 91 Grad) Planetenbewegung Kontinuierlich/Joggen Planetenrichtung Uhrzeigersinn und Gegenuhrzeigersinn Arbeitsbereich Maximaler Radius 75 mm Konisches Spiel 0-20 Grad Zylindrisches Spiel 0-20 Grad Wichtigste Optionen Drehhalterung - CF13 Überlappungen aus Metall oder Gusseisen Merkmale - Hauptsteuerelemente sind außerhalb der Maschine angeordnet, um übertragene Schwingungen - Automatische Schwenkbewegung - Variable Läppbelastung 0,5 - 3 kg - Präzisions-"Platzieren" und "Anheben"-Mechanismus - Werkzeugprüfung durch Vision-System - Einzugsgenauigkeit 0,1 μm - Digitale Anzeige des Schwenkwinkels - Basis aus synthetischem Granit - Metrische oder imperiale Versionen - Ferndiagnose über Internet
