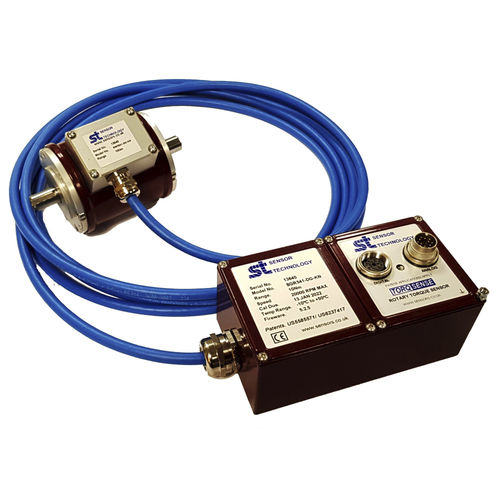

Rotations-Drehmomentaufnehmer SGR531

HochpräzisionkompaktDehnungsmessstreifen

Neu für 2020 ist die TorqSense Digital-Dehnungsmessstreifen-Serie 531 Aufnehmer, die eine berührungslose Technologie verwenden, die den Bedarf an lauten Schleifringen eliminiert. Die Drehmomentsensoren eignen sich für die Drehmomentmessung, Prüfung, Rückkopplungssteuerung von Antriebsmechanismen und Prozesssteuerungsanwendungen. Die Aufnehmer der SGR-Serie verwenden moderne Dehnungsmessstreifen-Signalaufbereitungstechniken, um eine kostengünstige Drehmomentmesslösung mit hoher Bandbreite und hoher Überlastfähigkeit zu bieten. Wesentliche Punkte & Merkmale - Messbereich 1Nm bis 13000Nm - Genauigkeit von ±0,2% - Separate digitale Elektronik - Große, voll funktionsfähige Messbereichsüberschreitung bis zu 250% - Geringe Fehler durch außermittige Kräfte - Geringe Linearitätsabweichung von ≤ ± 0,1 % FSD - Geringe Hystereseabweichung von ≤ ± 0,1 % FSD - Keine Variation des Drehmomentsignals mit der Rotation (zyklische Variation) - Keine Schleifringe, die verschleißen - Hohe digitale Abtastrate von 4000 Samples pro Sekunde - Optionen zur Drehzahlmessung / Leistungsberechnung - Großer Spannungsversorgungsbereich 12-32 VDC - Eingebaute Testfunktion SGR531 Spezifikationen: - Drehmoment- und Drehzahlmessung (Drehzahlbereich bei Bestellung auswählen) - Drehzahlgeber mit 60 Impulsen pro Umdrehung - Spannungsausgänge für Drehmoment und Drehzahl +/-5V (optional +/-1V und +/-10V) - Optional Stromausgänge: 4-20mA, 0-20mA, 12mA+/-8mA - Genauigkeit +/-0,2% Skalenendwert - Auflösung 0,01% Skalenendwert - 3dB-Bandbreite - 250hz - 400% Überlastbarkeit
