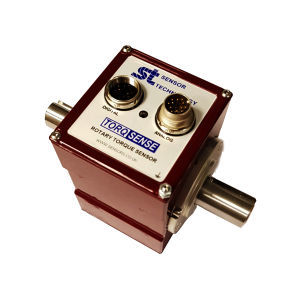

Rotations-Drehmomentaufnehmer SGR511

analogHochpräzisionkontaktlos

TorqSense Digital-Dehnungsmessstreifen (DMS) der Serie SGR511 mit Drehzahl-/Leistungsausgang verwenden berührungslose Technologie, die den Einsatz von lauten Schleifringen überflüssig macht. Die Drehmomentsensoren eignen sich für die Drehmomentmessung, Prüfung, Rückkopplungssteuerung von Antrieben und Prozesssteuerungsanwendungen. Die Aufnehmer der SGR-Serie nutzen moderne DMS-Signalaufbereitungstechniken, um eine kostengünstige Drehmomentmesslösung mit hoher Bandbreite und Überlastfähigkeit zu bieten. Wesentliche Punkte & Merkmale - Genauigkeit von ±0,2% - Messbereich 1Nm bis 13000Nm - Große, voll funktionsfähige Messbereichsüberschreitung bis zu 250% - Geringe Fehler durch außermittige Kräfte - Geringe Linearitätsabweichung von ≤ ± 0,1 % FSD - Geringe Hystereseabweichung von ≤ ± 0,1 % FSD - Keine Variation des Drehmomentsignals mit der Rotation (zyklische Variation) - Keine Schleifringe, die verschleißen - Hohe digitale Abtastrate von 4000 Samples pro Sekunde - Optionen zur Drehzahlmessung / Leistungsberechnung - Großer Spannungsversorgungsbereich 12-32 VDC - Eingebaute Testfunktion SGR511 Merkmale: - Drehmoment- und Drehzahlmessung (Auswahl des Drehzahlbereichs bei Bestellung) - Drehzahlgeber mit 60 Impulsen pro Umdrehung - Spannungsausgänge für Drehmoment und Drehzahl +/-5V (optional +/-1V und +/-10V) - Optional Stromausgänge: 4-20mA, 0-20mA, 12mA+/-8mA - Genauigkeit +/-0,2% Skalenendwert - Auflösung 0,01% Skalenendwert - 3dB-Bandbreite - 250hz - 400% Überlastbarkeit
