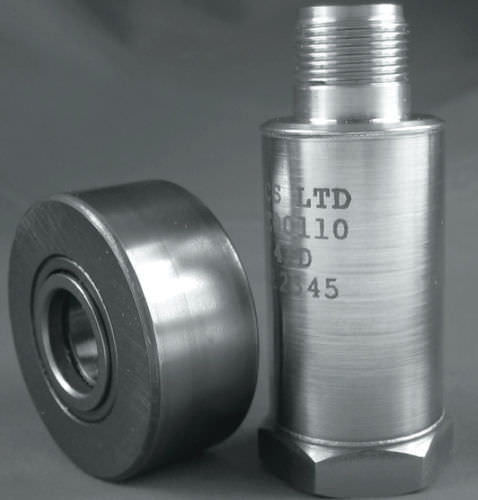

IEPE-Vibrationsgeschwindigkeitssensor PZV Series

für Maschinenwartungfür Dampfturbinefür schwere Maschinen

Der PZV-Geschwindigkeitssensor besteht aus einer leistungsstarken piezoelektrischen Keramikbaugruppe im Schermodus, die mit einer elektronischen Integrationsfunktion ausgestattet ist, um einen Geschwindigkeitsschwingungsausgang zu liefern. Die PZV-Reihe ist entweder mit einem hermetisch abgedichteten Gehäuse mit oberem Ausgang oder mit seitlichem Ausgang erhältlich und eignet sich für die Messung zyklischer Schwingungen einer Vielzahl kritischer rotierender Maschinen, die typischerweise am Lagergehäuse oder am Mantel montiert werden, um Lagerverschleiß und absolute Schwingungen zu erfassen. Der Sensor arbeitet nach dem Prinzip der Stromschleife, wodurch sehr lange Verbindungskabel ohne Verlust der Messgenauigkeit verwendet werden können. Die Standardempfindlichkeit des Geräts beträgt 4 mV/mm/s mit einem Schwingungsmessbereich von über 1500 mm/s Spitze. Der piezoelektrische Schermodus-Sensor, der Verstärker und der Integrator befinden sich in einem inneren Metallgehäuse, das elektrisch und thermisch vom äußeren Edelstahlgehäuse isoliert ist. Diese Anordnung verhindert die Entstehung von Erdschleifen, wodurch elektrische Störungen vermieden werden, und minimiert darüber hinaus thermische Schocks und Grundspannungseffekte. Das innere Gehäuse ist mit dem 0V des Zweileitersystems verbunden und stellt somit eine effektive elektrische Abschirmung dar. Externe Anschlüsse sind über eine Vielzahl von integrierten Kabel- und Steckeroptionen möglich. Anwendung Industrielle Dampfturbinen und große Maschinen erfordern eine zyklische Schwingungsüberwachung (im Gegensatz zu impulsartigen/hochfrequenten Schwingungen).
