Winkelpositionssensor R40A
kontaktlosRVDT4-20mA

Winkelpositionssensor - R40A - SENSONICS LTD - kontaktlos / RVDT / 4-20mA
Winkelpositionssensor - R40A - SENSONICS LTD - kontaktlos / RVDT / 4-20mA
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Winkel
Kontakt / kontaktlos
kontaktlos
Technologie
RVDT
Ausgangssignal
4-20mA
Anwendung
für Industrieanwendungen
Weitere Eigenschaften
Edelstahl, Präzision
Versorgungsspannung

Max: 10 V

Min: 0 V

Beschreibung

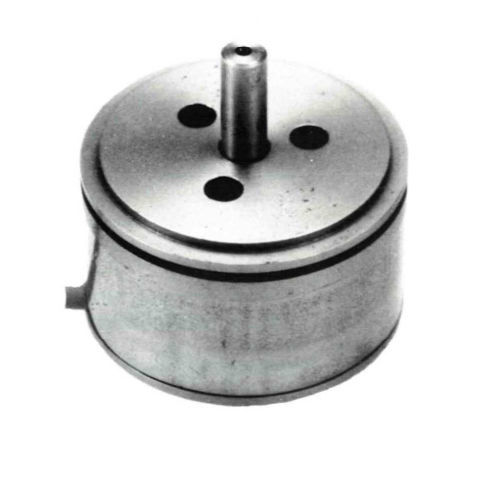

Der Sensonics-Winkelstellungsgeber der Serie R40A nutzt das Prinzip des rotierenden variablen Differenzialtransformators (RVDT), um die Drehung einer Welle in ein proportionales elektrisches Ausgangssignal umzuwandeln. Die Primärwicklung des RVDT wird mit Wechselstrom aus einer externen Quelle gespeist und induziert in den Sekundärwicklungen ein Wechselstromsignal, dessen Größe und Phase durch die Winkelstellung eines speziell geformten Rotors bestimmt wird, der an der Betriebswelle befestigt ist. Eine separate externe Signalaufbereitung ist erforderlich, um ein Gleichstromsignal zu erzeugen, das proportional zur Wellenposition ist. Der R40A ist in einem Gehäuse aus rostfreiem Stahl untergebracht, das dem Format eines Synchros der Größe 18 entspricht. Die Antriebswelle mit einem Durchmesser von 6,35 mm und einer Länge von 15,4 mm wird im Inneren von zwei Miniatur-Präzisionskugellagern getragen, die eine kontinuierliche Drehung bei minimaler Reibung ermöglichen. Auf der Rückseite des Geräts befinden sich der Kabelausgang und die optionale flexible Armierung aus Edelstahl in der angegebenen Länge. Obwohl der Messwertaufnehmer zu einer kontinuierlichen Drehung fähig ist, würde eine Aufzeichnung der Winkeldrehung gegen Betrag und Phase des Ausgangssignals über 3600 eine vollständige Sinuswelle ergeben (und damit zwei durch 1800 Drehung getrennte Positionen, an denen das Ausgangssignal Null ist). Um Mehrdeutigkeiten zu vermeiden, wird bei der abschließenden Prüfung nur eine der Nullpositionen gewählt und eine Kalibrierung über den linearsten Bereich beiderseits dieser Nullposition vorgenommen. Sowohl die Welle als auch das Gehäuse werden markiert, um die Ausrichtung am gewählten Nullpunkt anzuzeigen. Individuelle Kalibrierungszertifikate werden mitgeliefert.

---
