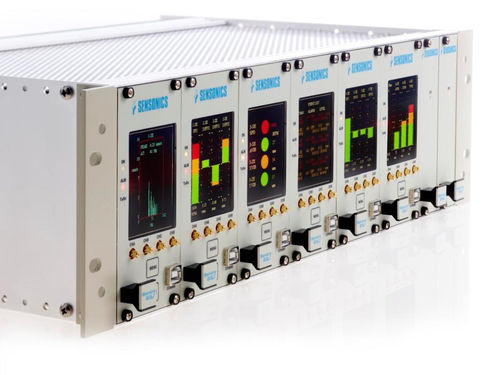

Datenerfassungssystem für die Zustandsüberwachung Sentry G3

32 KanäleRackIndustrie

⦿ Orbit (vollständig oder geordnet) ⦿ Bode ⦿ Polar ⦿ Balkendiagramm / Histogramm ⦿ Zeitliche Wellenform ⦿ FFT (Vollansicht, horizontale und vertikale Ansicht) ⦿ Wasserfall- und Campbell-Diagramme ⦿ Trend ⦿ Nyquist ⦿ Mehrfache Plot-Überlagerungen Das SentryCMS Zustandsüberwachungssystem ist eine skalierbare Ergänzung zum Sentry G3 API670 kompatiblen Maschinenschutzsystem. Es bietet eine flexible Datenerfassung kombiniert mit leistungsstarken Analysetools für die Online- und Offline-Leistungsüberwachung. Das Sentry VAM DAQ-Modul befindet sich in Steckplatz 6 und bietet Datenerfassung für bis zu 32 Sensor- und 8 Phasenreferenzkanäle. Die gleichzeitige Erfassung und Speicherung von asynchron abgetasteten und ordnungsgemäß verarbeiteten Daten bedeutet, dass kein Ereignis unerkannt bleibt. Die SentryCMS-Software bietet detaillierte Post-Analyse-Funktionen in Kombination mit standardmäßigen Order-Lock-Anzeigen. Das separate SentryG3 VAM-Hardwarekonzept stellt sicher, dass das Schutzelement des Maschinenüberwachungssystems von der Analyseerfassung und den zugehörigen Softwaretools getrennt und unterschiedlich ist.
