Signalaufbereiter für LVDT-Transducer DC8042

4-20 mA

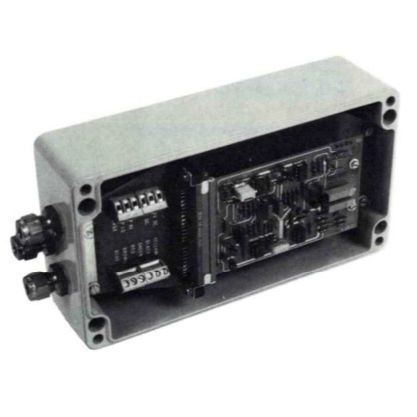

Die L VDT-Treiber der Serie DC8042 sind Oszillatoren/Demodulatoren für LVDT-Wandler. Die Geräte bestehen aus Sensonics-Standard-Leiterplatten, die zusammen mit einer Stromversorgungseinheit in einem wetterfesten Druckgussgehäuse untergebracht sind. Die Eingangs- und Ausgangsanschlüsse an die internen Klemmenblöcke erfolgen über angebrachte Kabelverschraubungen. Die interne Kartenbaugruppe besteht aus diskreten Komponenten, die auf einem harzgebundenen Glasfaserlaminat mit verzinnten Kupferleitern und vergoldeten Kantenkontakten montiert sind. Die Karte verfügt über Miniatur-Mehrgang-Potentiometer für die Einstellung von Verstärkung und Nullpunkt. Das Gerät liefert ein sinusförmiges Ausgangssignal bei 3 KHz zur Erregung des Wandlers, eine Verstärkung, eine phasenempfindliche Demodulation, ein aktives Tiefpassfilter zur Erzeugung eines Gleichspannungsausgangssignals und verfügt zusätzlich über eine Stromausgangsstufe.
