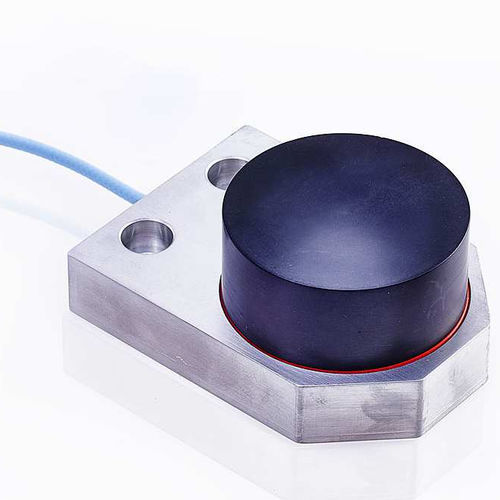

Näherungssensor für die Zustandsüberwachung Senturion XPD25

WirbelstromScheibenDC

Anwendungen - Differentialexpansion von Turbinen - Expansion großer Rotoren - Montage mit niedrigem Profil - Raue Umgebungen Merkmale - Per Schalter wählbare Systemkabellängen von 5 m, 7 m und 9 m. - LED-Anzeige der gewählten Länge. - 3,5-mm-Buchse zur Überwachung der Spaltspannung. - Doppelt abgeschirmtes Kabel für hohe Störfestigkeit. - Schnappverschluss und rüttelsicherer Kabelanschluss. - Flacher Treiber für einfache lokale Integration in die Maschine (Din-Schienenmontage möglich). - Hervorragende Wiederholbarkeit beim Austausch von Sonde, Verlängerung oder Treiber. Das XPD25 Näherungssondensystem besteht aus einer kalibrierten Sonde, einem Verlängerungskabel und einem Treiber. Unter Verwendung des Wirbelstromprinzips bildet diese Kombination einen abgestimmten Stromkreis mit dem Zielmaterial, und Schwankungen in der Sondenfläche zum Zielabstand werden in diesem Stromkreis durch den Treiber erkannt. Dies liefert einen linearisierten Spannungsausgang proportional zum Messobjektabstand mit einer Nennempfindlichkeit von 0,63 mV/um und einem Bereich von über 25,0 mm. Diese Art von Messsystem bietet hochpräzise (Auflösung typischerweise bis zu einigen Mikrometern) relative Positionsmessungen für raue Umgebungen bis zu 180 °C. Die Treibereinheit bietet wählbare Systemlängen von 5 m, 7 m oder 9 m, wobei eine grüne LED auf der Frontplatte die gewählte Option anzeigt. Die Buchse zur Überwachung der Spaltspannung hilft bei der Inbetriebnahme des Sondensystems; ein Voltmeter kann über die 3,5-mm-Standard-Audiobuchse direkt an den Treiber angeschlossen werden, um die Spaltspannung am Installationsort anzuzeigen, und der mechanische Spalt der Sonde kann dann entsprechend der Anwendung eingestellt werden.
