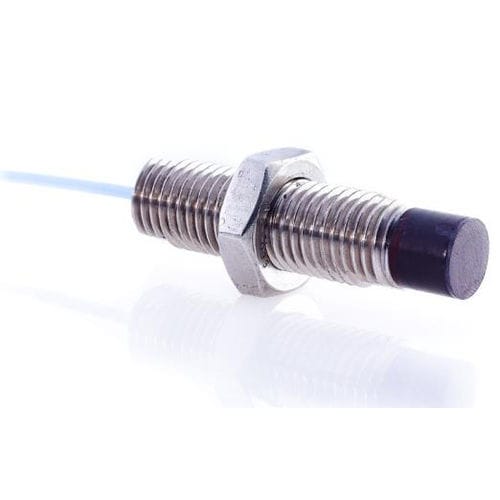

Näherungssensor für die Zustandsüberwachung Senturion XPR08

WirbelstromzylinderförmigM20

Anwendungen  Position der Maschinenwelle  Turbinen-Differentialausdehnung  Raue Umgebungen Merkmale  Per Schalter wählbare Systemkabellängen 5 m, 7 m und 9 m.  LED-Anzeige der gewählten Länge.  3,5-mm-Buchse zur Überwachung der Spaltspannung.  Doppelt abgeschirmtes Kabel für hohe Störfestigkeit.  Schnappverschluss und rüttelsicherer Kabelanschluss.  Ausgezeichnete Wiederholbarkeit beim Austausch von Sonde, Verlängerung oder Treiber.  Entspricht der Norm API 670. Das Näherungssondensystem XPR08 besteht aus einer kalibrierten Sonde, einem Verlängerungskabel und einem Treiber. Durch die Nutzung des Wirbelstromprinzips bildet diese Kombination einen abgestimmten Stromkreis mit dem Zielmaterial, und Variationen in der Sondenfläche zum Zielabstand werden in diesem Stromkreis durch den Treiber erkannt. Dies liefert einen linearisierten Spannungsausgang proportional zum Messobjektabstand mit einer Nennempfindlichkeit von 1,97 mV/um und einem Bereich von bis zu 8,0 mm. Diese Art von Messsystem bietet hochpräzise (Auflösung typischerweise bis zu einigen Mikrometern) relative Positionsmessungen für raue Umgebungen bis zu 180 °C. Die Treibereinheit bietet wählbare Systemlängen von 5 m, 7 m oder 9 m, wobei eine grüne LED auf der Frontplatte die gewählte Option anzeigt. Die Buchse zur Überwachung der Spaltspannung hilft bei der Inbetriebnahme des Sondensystems; ein Voltmeter kann über die 3,5-mm-Standard-Audiobuchse direkt an den Treiber angeschlossen werden, um die Spaltspannung am Installationsort anzuzeigen, und der mechanische Spalt der Sonde kann dann entsprechend der Anwendung eingestellt werden.
