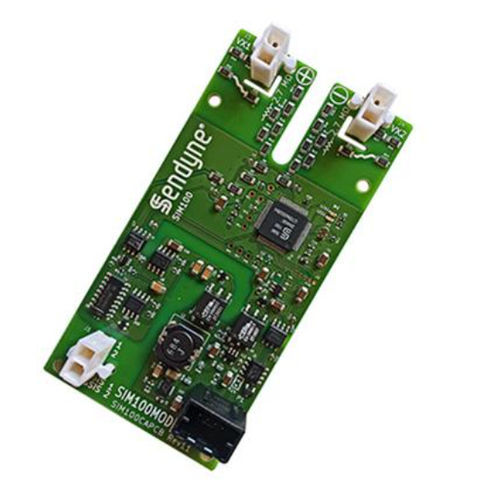

Isolationsüberwachungsgerät SIM100MOD

Das Sensata | Sendyne SIM100MOD ist das erste Hochspannungsisolationsüberwachungs- / Isolationsüberwachungs- / IMD-Gerät für Elektrofahrzeuge (EV/HEVs) und Ladestationen, das auch bei aktiver Batterie und großen Spannungsschwankungen korrekt funktioniert. Das SIM100MOD überwacht kontinuierlich den Isolationswiderstand zwischen dem IT-Stromversorgungssystem (Isolated Terra) eines Fahrzeugs und dem Chassis auf eine Verschlechterung der Isolierung und potenziell gefährliche Leckstromwerte. Merkmale - Misst die Spannung für jeden Batteriepol zum Chassis - Meldet die Batteriespannung - Arbeitet normal, während die Batterie große Spannungsschwankungen aufweist - Misst und meldet modellierte Ableitwiderstände je nach Modell, angepasst an die Sicherheitsnormen ISO6469-1, FMVSS §571.305 und andere - Berichtet den berechneten Isolationswiderstand in Ω/V gemäß den Anforderungen der Sicherheitsnormen - Misst und meldet den Wert der Kapazität von jedem Batteriepol zum Chassis - Berechnet und meldet die durch die Gesamtkapazität zwischen Batterie und Chassis gespeicherte Energie - Kontinuierliche Überwachung der Anschlüsse der Spannungsmessleitungen an die Batteriepole; Meldung unzureichender Anschlüsse - Überwacht kontinuierlich die Verbindung des Geräts mit dem Chassis; meldet unzureichende Verbindungen Bietet eine hohe Immunität gegen Gleichtaktstörungen, die an den Batteriepolen auftreten können - Bietet eine nichtflüchtige Speicherung des Wertes der maximalen (Auslegungs-)Spannung der Batterie (wird für die Berechnung des Isolationswiderstandes und der gespeicherten Energie verwendet).
