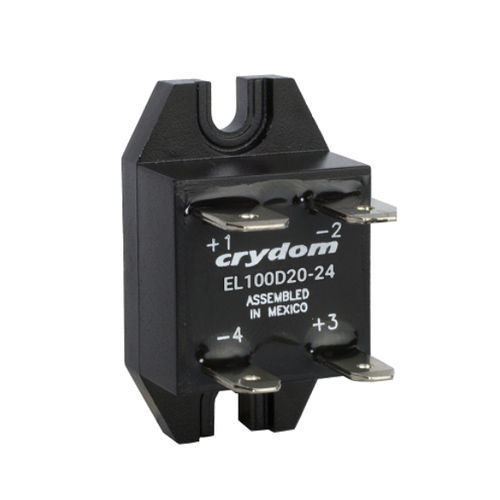

Statisches Relais / DC EL Series

1NOkompaktfür Schalttafelmontage

Die überarbeitete EL-Serie bietet jetzt hohe Nennleistungen von 30 A bei 24 bis 280 VAC und 10 A bei 3 bis 100 VDC, was sie zur leistungstärksten Mini-Puck-Halbleiterrelaisfamilie auf dem Markt macht. Diese Halbleiterrelais der neuesten Generation verfügen über eine vormontierte Wärmeleitfolie, einen optionalen integrierten Überspannungsschutz für die 30-A-Modelle in Nulldurchgangsausführung und die um 90° angewinkelten Klemmen für Anwendungen, bei denen der verfügbare Platz begrenzt ist. Die weiteren Merkmale der EL-Reihe umfassen: Antiparallel geschalteter Halbleiterrelaisausgang mit niedrigem Verluststrom in ausgeschaltetem Zustand (AC-Modelle) MOSFET-Ausgang mit geringer Leistungsaufnahme (DC-Modelle) Flexible Steuerspannungsoptionen: 5, 12 und 24 VDC Das Gehäuse erfüllt die Anforderungen der Norm IEC 60335-1 (Sicherheit elektrischer Geräte für den Hausgebrauch) Ausgang mit Nullspannungs- oder Momentanschalter (AC-Modelle)
