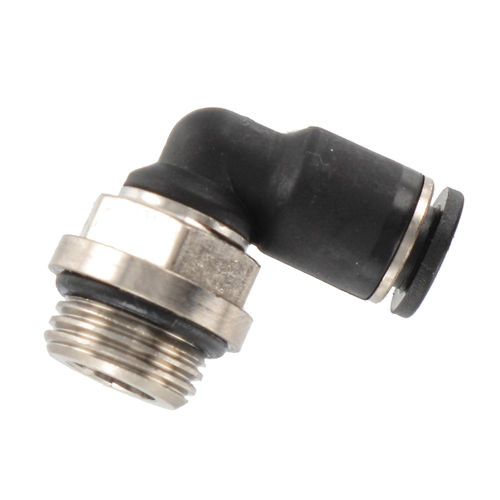

Pneumatischer Anschluss 4606EinschraubPush-in90°-Winkel
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- pneumatisch
- Befestigung
- Einschraub, Push-in
- Form
- 90°-Winkel, T, Y-förmig
- Normen
- BSP
- Material
- POM, vernickeltes Messing
- Typ
- außen, innen
- Weitere Eigenschaften
- mit o-Ring, Verbindung, kompakt, Schott, Miniatur, 360° drehbar, korrosionsbeständig
- Durchmesser
Max: 6 mm
(0,236 in)Min: 3 mm
(0,118 in)3 mm, 4 mm
(0,118 in, 0,157 in)- Betriebsdruck
Max: 10 bar
(145,04 psi)Min: 0 bar
(0 psi)
Beschreibung
Anwendung
Die Miniaturserie 4600 wird für Pneumatikschläuche mit kleinem Durchmesser verwendet.
Es gibt eine große Auswahl an Modellen, die die meisten Ihrer Anforderungen erfüllen.
Merkmale
- Die Miniaturbaureihe hat ein 40 % kleineres Volumen und einen 20 % kleineren Außendurchmesser als eine herkömmliche
als eine herkömmliche Kunststoffserie.
- Die Installationsarmaturen aus vernickeltem Messing haben eine hervorragende Korrosionsbeständigkeit.
Korrosionsbeständigkeit.
Der elliptische Stößel ø3 unterstützt die einfache Entnahme des Schlauches bei beengten Platzverhältnissen.
Heterosexuelles männliches Modell:
Sechskantaussparung im Gehäuse ermöglicht das Festziehen der Verschraubung mit einem Schraubenschlüssel.
Winkelmodelle:
Langer Messingkörper: hilft beim Anziehen mit Leichtigkeit.
Das Rohr muss fest in den Fitting geschoben werden, da sonst Luftlecks auftreten können.
Andernfalls kann es zu einem Luftaustritt kommen.
Harzkörper
Feststellklammer (Edelstahl)
Einsatz (ZnDc)
Stößel (POM)
Dichtung (NBR)
O-Ring (NBR)
Gehäuse Messing vernickelt
O-Ring (NBR)
Ring (ZnDc)
Anwendungsbereich: Druckluft, Vakuum
Druckbereich 0-150 PSI / 0-10 BAR (0-900 kPa)
Unterdruck -29,5 in Hg / -750 mmHg
Arbeitstemperatur 32 - 140° F / 0 - 60° C
Rohrtyp Polyamid / Polyurethan / Nylon
Kataloge
Verschraubungen Katalog DE
312 Seiten
