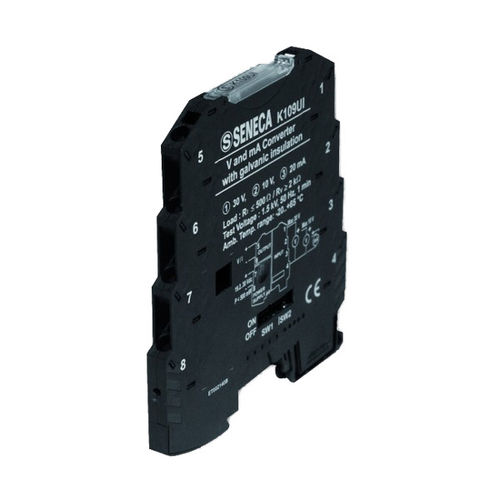

Galvanischer Isolator K109UI

SignalStromSpannung

Der K109UI ist für einen einkanaligen Standard-Strom- oder Spannungseingang und einen einzelnen, isolierten Spannungs- oder Stromausgang ausgelegt. Er verfügt über eine "Tank"-Linearisierungsfunktion für den Einsatz in horizontalen zylindrischen Tanks und eine "SQRT"-Funktion für durchflussbezogene Anwendungen, die alle einfach über DIP-Schalter konfiguriert werden können. Der auf einer DIN-Schiene montierbare K109UI bietet eine optionale K-BUS-Konnektivität, die weitere Zeit- und Verdrahtungseinsparungen ermöglicht, indem die nominalen 24-V-Gleichstromversorgungsanschlüsse zusammengeschaltet werden. Beschreibung: - Galvanisch getrennter Analogwandler Eingang: - strom 0/4..20 mA; Spannung 0..15, 0..30, 0..10, 2..10, 0..5, 1..5 Vdc Ausgang: - strom 0/4..20, 20..4/0 mA; Spannung 0..10, 2..10, 0..5, 1..5 Vdc Spannungsversorgung: - 19,2..30 Vdc Maximaler Verbrauch: - 22 mA Isolierung: - 1,5 kVac, 3 Wege Auflösung: - 14 bit Genauigkeitsklasse: - 0,1% Stromversorgungstechnik: - Direkt auf Federkraftklemme oder verteilt mit K-BUS-Stecker Abmessungen: - 6,2 x 93,1 x 102,5 mm Sonderfunktionen: - Skaleninvertierung, Quadratwurzelziehen, Zylindertanks linearisieren
