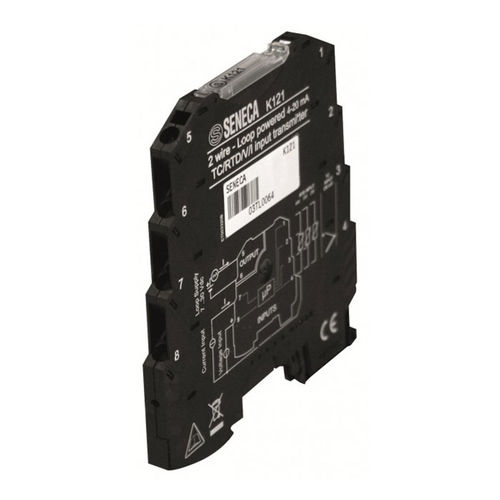

Signalwandler K121

AnalogUniversalgalvanisch

K121 unterstützt Eingangssignale von Cu50, Cu100, Pt100, Pt500, Pt1000, Ni100, Ni120, Ni1000, TC J, K, R, S, T, B, E, N, L, Potentiometer, Spannungssignale mit ± 30 V und ± 150 mV Skalen und Strom (± 24 mA). Das Gerät erfasst auch Potentiometereingänge mit Widerständen zwischen 500 Ω und 10 K Ω und Widerständen bis zu 1760 Ω. Das K121 zeichnet sich durch eine reduzierte Ansprechzeit von nur 140 ms für Strom- und Spannungseingang und weniger als 620 ms für andere Eingänge aus. Die Genauigkeitsklasse liegt bei 0,1 % und die Messwertumwandlung bei 16 Bit. K121 ist ATEX-zertifiziert II 3G Ex nA IIC T4 Gc X (Gas) und II 3D Ex tc IIIC T135°C Dc X (Staub). Hot-Swapping - Ja Maximale Leistungsaufnahme - 24 mA Maximale Verlustleistung - < 660 mW Isolierung - 1,5 kVac (2 Spannungen) Status-LED - Anomalie Alarm Genauigkeitsklasse - 0,1% Eingangstyp - Cu50, Cu100 Pt100, Pt500, Pt1000 Ni100, Ni120, Ni1000 TC J, K, R, S, T, B, E, N, L; Eingangsimpedanz 10 MΩ Potentiometer: 500 Ω..100 kΩ Spannung: -150..+150 mV; Eingangsimpedanz 10 MΩ Spannung: -30..+30 V; Eingangsimpedanz 200 kΩ Strom: -24..+24mA; Impedanz 40Ω Widerstand 0..+400 (1.760) Ω Ausgangskanal - Strom 4-20 mA (passiv) Filter - Zusätzlich zur Messwertstabilisierung Sonderfunktionen - Kaltstellenkompensation Einsetzbarer Filter Ausgangsumkehrung A/D-Wandlung - 16 Bit Thermische Drift - <120 ppm/K Anschluss - 8 Federklemmen Unterdrückung - 50 oder 60 Hz (programmierbar) Programmierung - EASY SETUP Isolationstechnik - Digital / Optokoppler Verarbeitung - 32 Bit Gleitkommaberechnung Schutzart - IP20 Gehäuse - PBT, nero Abmessungen (BxHxT) - 6,2x93,1x102,5 mm Gewicht - 45 g Betriebstemperatur - -20..+65°C Norm - CE Normen - EN 61000-6-4, EN 61010-6-2, EN 61010-1
