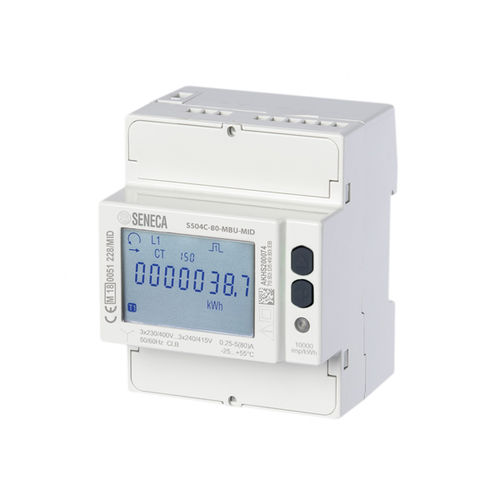

Drehstromzähler S504C-80 series

für DIN-SchieneRS-485Modbus

Mit direktem Anschluss bis zu 80A ist S504C-80 ein 4 DIN Energiezähler-Modul (auch mit MID-Zertifizierung erhältlich) für die Energiemessung in industriellen und zivilen Anwendungen, mit eingebauter Kommunikation (RS485 Modbus, M-Bus oder Ethernet). Neben der Energie kann der Zähler auch die wichtigsten elektrischen Parameter messen und stellt diese über den eingebauten COM-Port zur Verfügung. Das LCD-Display zeigt die Energien und die momentanen Leistungen an. Der COM-Port ermöglicht die Verwaltung des angeschlossenen Zählers durch eine entfernte Station. Die Daten werden je nach Gerätemodell über eine RS485-, M-Bus- oder Ethernet-Leitung übertragen. TECHNISCHE DATEN Stromversorgung - über die Spannungsleitungen Spannung - 3x230/400V ... 3x240/415V 50/60Hz 4 Drähte Kommunikationsschnittstellen - RS485 Modbus, M-Bus, Ethernet Genauigkeitsklasse - Klasse 1 Wirkenergie nach IEC/EN 62053-21 Klasse B Wirkenergie nach EN 50470-3 (MID) Klasse 2 Blindenergie nach IEC/EN 62053-23 S0-Ausgang - Passiv optoisoliert, Impulslänge 50 ±2ms Einschaltdauer Tarifeingang - Aktiv optoisoliert (nicht verfügbar beim Ethernet-Modell) Metrologische LED - Zählerkonstante 1000 Impulse/kWh Betriebstemperatur - -25°C ... +55°C Zertifizierungen - CE, MID
