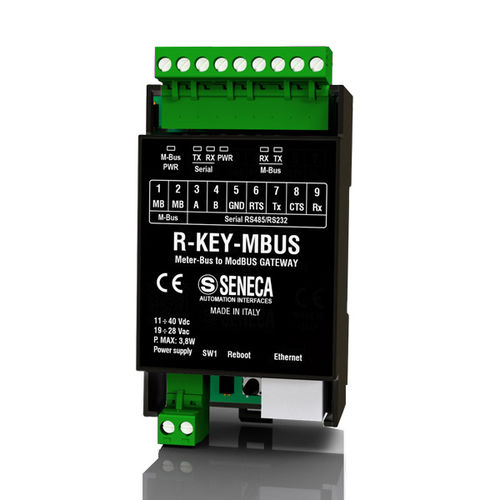

Protokollwandler R-KEY-MBUS

EthernetM-BusSerie

M-BUS ist der Hauptbus für die Energiemessung und das intelligente Zählermanagement, d.h. die getrennte Erfassung von Wärme-, Wasser-, Strom- und Gasverbrauch. R-KEY-MBUS ist ein Konverter, der in der Lage ist, Daten von ModBUS RTU/TCP-IP auszulesen, umzuwandeln und an bis zu 25 Meter-BUS-Geräte zu übertragen und umgekehrt. Er verfügt über einen Ethernet-Anschluss, einen seriellen Anschluss und einen M-BUS-Anschluss. Dieses Produkt eignet sich für Anwendungen, bei denen Leistungsmesser, Zähler, Sensoren und Meter-Bus-Geräte in ein Netzwerk integriert werden müssen. Mit diesem Konverter können Sie das M-BUS-Netzwerk scannen, um Geräte zu erkennen, ihre Konfiguration automatisch herunterzuladen und die ModBUS-Zuordnung mit Angabe der Adresse und des Datentyps automatisch zu erstellen. Der R-KEY-MBUS wird über einen Webserver konfiguriert, ohne dass eine externe Software erforderlich ist. Das Gerät ist außerdem mit einer Datenbank der wichtigsten M-Bus-Geräte ausgestattet, die ständig aktualisiert wird, um Offline-Konfigurationen zu erleichtern. TECHNISCHE DATEN Spannungsversorgung - 11..40 Vdc; 19..28 Vac, 50-60 Hz Leistungsaufnahme - 3,8 W (typisch) Isolierung - 1,5 kVac Status-LED-Anzeigen - Stromversorgung Ethernet-Verbindungen und Datenverkehr Datenübertragung/-empfang an seriellen Schnittstellen Stromversorgung / M-BUS-Kommunikation Übertragung/Empfang von Daten über den M-BUS-Anschluss Web-Server-Authentifizierung - Ja Passwort - Ja Betriebstemperatur - -25..+65°C Ethernet-Anschluss - 1 Fast Ethernet 10/100 baseTx, RJ45 frontseitig Serieller Anschluss - 1 RS485 COM#1-Anschluss für IDC10-Stecker Baudrate von 1.200 bis 115.200 bps M-BUS-Anschluss - 1 M-BUS-Anschluss maximal 25 M-BUS-Slave-Knoten Baudrate 300 bis 38.400 bps Unterstützte Protokolle - Modbus RTU Slave, Modbus TCP-IP Server (max. 8 gleichzeitige Clients) Anzahl der maximalen TCP-IP-Clients (Server-Modus) - 8
