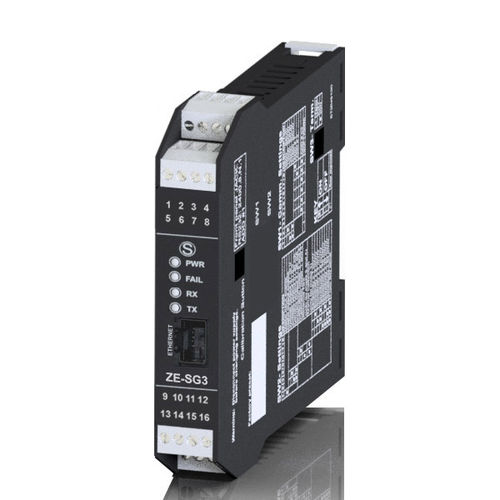

Analoges Eingangsmodul ZE-SG3

EthernetRS-485Modbus RTU

Der ZE-SG3 ist ein Wägezellen- (Dehnungsmessstreifen-) Konverter mit einem 100 Mbit Ethernet-Port. Die Messung in 4- oder 6-Leitertechnik ist über das ModBUS TCP/IP-Protokoll (Ethernet), ModBUS RTU seriell und den Analogausgang möglich. Das Gerät kann den Dehnungsmessstreifen direkt mit Strom versorgen. Die Kalibrierung der Wägezelle wird über den Webserver oder über die EASY SETUP-Software im Werkskalibrierungs- oder Probengewichtsmodus verwaltet. Das ZE-SG3 verfügt über fortschrittliche Funktionen (Stückzähler, automatischer Tara-Reset, Schwellenwertalarm, automatisch aktualisierbare Firmware) und einen flexiblen Messwertverwaltungsmodus (Messungen sowohl im Voll- als auch im Gleitkommamodus möglich, Messung durch Rauschfilter stabilisiert, konfigurierbare Auflösung). TECHNISCHE DATEN Spannungsversorgung - 10..40 Vdc, 19..28 Vac (@50..60 Hz) Leistungsaufnahme - 2,5 W Isolierung - 1.500 Vac a 5 vie Genauigkeitsklasse - 0,01% Status LED - Spannungsversorgung Fehler Tx Daten Rx-Daten Digitale E/A Überlast der Wägezellen Eingangskanäle - 1 analoger Kanal zum Auslesen (und zur Stromversorgung) von bis zu 4 (350 Ω) oder 8 (1.000 Ω) DMS-Wägezellen, 4- oder 6-Leiter-Anschluss, äquivalente Impedanz 87 Ω 1DI Tara-Kalibrierung oder Gewichtsschwelle Ausgangskanäle - 1 analoger Rückübertragungskanal des Nettogewichts in Strom (0...20, 4...20 mA) oder in Spannung (0..5, 0...10 V); 1DO Tara-Kalibrierung oder Gewichtsschwelle Erweiterte Funktionen - Taraerfassung Stabile Wägesignalisierung über Modbus Tara-Silos-Funktion Zählfunktion Tara-Reset-Funktion Datenprotokollierung über EASY Setup Erweiterte Einstellungen - Analogausgang mit programmierbaren Grenzwerten Upgradefähige Firmware E/A unabhängig digital Weiträumig einstellbare Abtastrate Alarmschwelle mit programmierbarer Hysterese Vollständig konfigurierbarer Analogausgang
