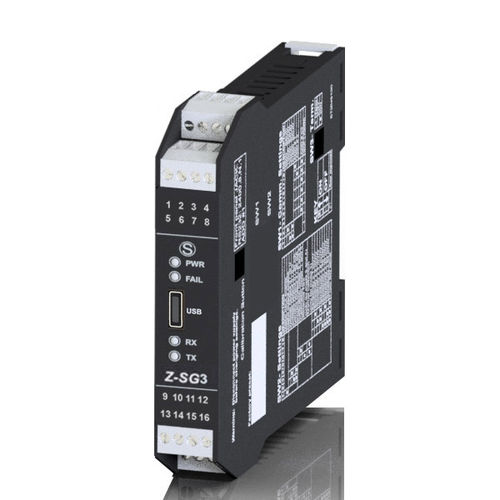

Analoges Eingangsmodul Z-SG3

Modbus RTUfür Dehnungsmessstreifenfür DIN-Schiene

Z-SG3 ist ein Wägezellenwandler (Dehnungsmessstreifen). Die Messung erfolgt in 4- oder 6-Leitertechnik, ist über das serielle Protokoll Modbus RTU und über den Analogausgang verfügbar. Das Gerät kann den Dehnungsmessstreifen direkt mit Strom versorgen. Die EASY SETUP Software verwaltet die Wägezellenkalibrierung im Werkskalibrierungs- oder Probengewichtsmodus. Das Z-SG3 verfügt über fortschrittliche Funktionen (Stückzähler, automatischer Tara-Reset, Schwellenwertalarm, automatisch aktualisierbare Firmware) und einen flexiblen Messwertverwaltungsmodus (Messungen in Voll- und Fließkomma verfügbar, Messung durch Rauschfilter stabilisiert, konfigurierbare Auflösung). Die Konfiguration erfolgt über die Software, während die Baudrate und die Modbus-Adresse über den DIP-Schalter eingestellt werden. TECHNISCHE DATEN Spannungsversorgung - 10..40 Vdc, 19..28 Vac (@50..60 Hz) Leistungsaufnahme - 2 W Isolierung - 1.500 Vac a 5 vie Genauigkeitsklasse - 0,01% Status-LED - Stromversorgung Fehler Tx Daten Rx-Daten Digitale E/A Überlast der Wägezellen Eingangskanäle - 1 analoger Kanal zum Auslesen (und zur Stromversorgung) von bis zu 4 (350 Ω) oder 8 (1.000 Ω) DMS-Wägezellen, 4- oder 6-Leiter-Anschluss, äquivalente Impedanz 87 Ω 1DI Tara-Kalibrierung oder Gewichtsschwelle Ausgangskanäle - 1 analoger Rückübertragungskanal des Nettogewichts in Strom (0...20, 4...20 mA) oder in Spannung (0..5, 0...10 V); 1DO Tara-Kalibrierung oder Gewichtsschwelle Erweiterte Funktionen - Taraerfassung Stabile Wägesignalisierung über Modbus Tara-Silos-Funktion Zählfunktion Tara-Reset-Funktion Datenprotokollierung über EASY Setup Erweiterte Einstellungen - Analogausgang mit programmierbaren Grenzwerten Aktualisierbare Firmware E/A unabhängig digital Weiträumig einstellbare Abtastrate Alarmschwelle mit programmierbarer Hysterese Vollständig konfigurierbarer Analogausgang
