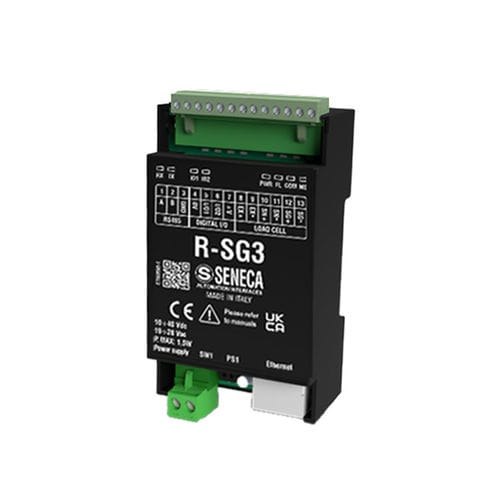

Analoges Eingangsmodul R-SG3

EthernetModbus RTUfür Dehnungsmessstreifen

R-SG3 ist ein kompakter Konverter für DMS-Wägezellen. Die Messung erfolgt in 4- oder 6-Leitertechnik und ist über ModBUS RTU- oder ModBUS TCP-IP-Protokolle verfügbar. Die Empfindlichkeit der Wägezellen reicht von 1 bis 64 mV/V. Das Modul ist über einen Webserver konfigurierbar. Das mit einem 24-Bit-ADC ausgestattete R-SG3 zeichnet sich durch fortschrittliche Funktionen (Stückzähler, automatischer Tara-Reset, Schwellenwertalarm, automatisch aktualisierbare Firmware) und ein flexibles Messmanagement aus (Messungen sowohl in Ganzzahl als auch in Fließkomma verfügbar, Messung kann durch Rauschfilter stabilisiert werden, konfigurierbare Auflösung). Das Modul unterstützt auch Peer-To-Peer- und ModBUS-Pass-Through-Funktionen. TECHNISCHE DATEN Spannungsversorgung - 10..40 Vdc, 19..28 Vac (@50..60 Hz) Leistungsaufnahme - 1,5 W Isolierung - 1.500 Vac a 3 vie Genauigkeitsklasse - 0,01% Status-LED - Tx Übertragung von Paketen Rx Empfang von Paketen IO1-Status IO2-Status Spannungsversorgung Überlast der Wägezelle Status der Werkskalibrierung Ethernet TRF / LNK (Pakettransit / Ethernet-Anschluss) Eingangskanäle - 1 analoger Kanal zum Auslesen (und zur Stromversorgung) von bis zu 4 (350 Ω) oder 8 (1.000 Ω) DMS-Wägezellen, 4- oder 6-Leiter-Anschluss, äquivalente Impedanz 87 Ω 1DI Tara-Kalibrierung oder Gewichtsschwelle Ausgangskanal - 1DO Tara-Kalibrierung oder Gewichtsschwelle Erweiterte Funktionen - Funktion Tara Silos Funktion Stückzähler Tara-Reset-Funktion Tara-Erfassung Stabile Wägesignalisierung über Modbus Rauschfilter Peer-To-Peer Durchreichen Erweiterte Einstellungen - Firmware aktualisierbar Unabhängige digitale E/A Abtastfrequenz in einem weiten Bereich einstellbar Alarmschwelle mit programmierbarer Hysterese Konfigurierbare Auflösung Messungen - ADC 24 Bit Ratiometrische Messung Ganzzahliger Fließkommawert
