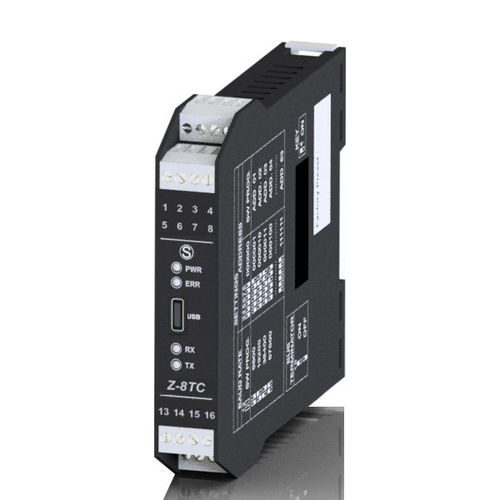

Analoges Eingangsmodul Z-8TC-SI

Modbus RTURS4858 Eingänge

Der Z-8TC-SI ist ein Digitalwandler für die Thermoelementtypen J, K, E, N, S, R, B und T mit acht Messkanälen. Das Modul bietet RS485 Modbus RTU-Kommunikation, Kaltstellenkompensation, hohe Genauigkeit, Gesamtisolierung bis zu 1,5 kVac und eine Auflösung von bis zu 24 Bit. TECHNISCHE DATEN Spannungsversorgung - 10..40 Vdc; 19..28 Vac (50-60 Hz) Leistungsaufnahme - Max 0,6 W Isolierung - 1.500 Vac ESD-Schutz - 4 kV Statusanzeigen - Spannungsversorgung Fehler Tx-Daten Rx-Daten Anschlüsse - Abnehmbare 4-polige Klemmenleiste, Raster 3,5 mm, max. Kabelquerschnitt 1,5 mm2 Vorderseite Micro-USB 2.0 für Konfiguration und Modbus RTU Kommunikation datenspeicherung - EEPROM für Konfigurationsparameter, Aufbewahrungszeit 10 Jahre Baudrate - Bis zu 115 kbps Protokoll - Modbus RTU Zeitverhalten - <10 ms Kanalgeschwindigkeit - 25..400 ms Entfernung - bis zu 1.200 m Anschlussmöglichkeiten - max. 32 Knoten EINFACHE EINRICHTUNG Z-NET4 Eingangskanäle - 8 Eingänge, die individuell aktiviert und konfiguriert werden können Art der Eingangskanäle - Thermoelement J, K, R, S, T. B, E, N, L (EN 60584-1, GOST 8.585) Temperaturbereich -210..1820 °C Bereich: -±150mV Shunt bis zu 70 mV Messformat - Spannung (μV), Temperatur (°C) auf 16-Bit Int und 32-Bit auf Fließkomma, direkt oder vertauscht Betriebstemperatur - -25..+70 °C Abmessungen - 17,5 x 100 x 112 mm Gewicht - 140 g Gehäuse - PA6, schwarze Farbe Zertifizierungen - CE, UKCA
