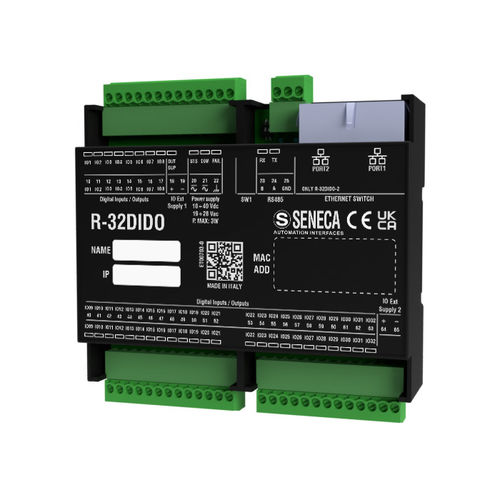

Digitales E/A-Modul R-32DIDO

EthernetLANModbus RTU

R-32DIDO ist ein digitales Mischmodul für flexible Verdrahtungsanforderungen, kleine Einbauräume und Anwendungen mit hoher E/A-Dichte und integriertem Ethernet-Netzwerk. R-32DIDO verfügt über 32 Mosfet/PNP-Eingangs-/Ausgangskanäle, die auch als @32-Bit-Totalisatoren konfiguriert werden können. Dank der I/O-Spiegelungsfunktion können digitale Signale im Peer-to-Peer-Modus auf ein oder mehrere Module dupliziert werden. Die Konfiguration erfolgt über einen integrierten Webserver. Dual-Ethernet-Modelle können im Ethernet-Daisy-Chain-Modus mit Fehlerüberbrückung angeschlossen werden, um die Verbindung auch dann sicherzustellen, wenn ein Modul in der Messkette ausfällt. Bei diesen Modellen ist auch die Konfiguration über die EASY SETUP-Software möglich, da sich an der Vorderseite ein Micro-USB-Anschluss befindet. TECHNISCHE DATEN Spannungsversorgung - 10..40 Vdc; 19..28 Vac Hilfsspannungsausgang - 12 Vdc / 40 mA Maximale Leistungsaufnahme - 3 W Isolierung - 1,5 kVac Statusanzeigen - Spannungsversorgung Eingangs-/Ausgangsstatus IO1/IO32 STS (IP-Adresse / DHCP) IO-Kommunikation Rx und TX Eth TRF und Eth LNK Betriebstemperatur - -25..+65°C Abmessungen (BxHxT) - 106 x 90 x 32 mm Gewicht - 170 g Gehäuse - Selbstverlöschendes PC / ABS Material UL94-V0, Farbe schwarz Webserver Spezielle Funktionen - Double Ethernet Daisy Chain Verbindung LAN Fault Bypass (die aktive Verbindung zwischen den beiden Ethernet-Ports des Geräts bei Stromausfall) Schnittstellen - Nr.2 100 baseT Ethernet Ports auf RJ45 Steckern Nr.1 RS485 serielle Schnittstellen auf M23-M24-M25 Klemmen
