DTU-Modem RTURADIO-169 series

Punkt-zu-PunktRepeaterRS232

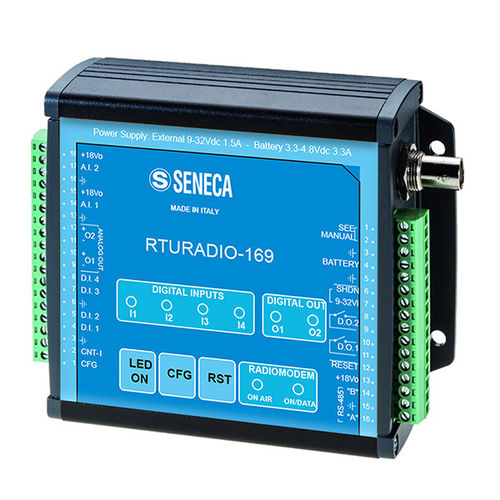

RADIORTU-169 ist ein Funkmodemgerät für 169,4 MHz mit einer Ausgangsleistung von bis zu 500mW. Das NBFM-Produkt (Narrow Band Frequency Modulation) wurde für die Versorgung mit Primär- oder Sekundärbatterien optimiert und eignet sich für Anwendungen in den Bereichen Zählerablesung, Tracking & Tracing, Telemetering & Commands gemäß der europäischen Entscheidung 2005/928/CE. Das Gerät mit 128-Bit-Datenübertragung nutzt das hohe Sicherheitsniveau des AES (Advanced Encryption Standard). RTURADIO-169 verfügt über 4 digitale Eingänge, 2 digitale Ausgänge, 2 analoge Eingänge, 2 analoge Ausgänge, 1 seriellen RS485-Anschluss und einen Zählereingang. RTURADIO-Setup ist die Suite für die vollständige Konfiguration und ermöglicht es, RTURADIO-169 auch für Erfassungs- und Fernsteuerungsanwendungen zu verwenden. Es ist möglich, verschiedene Betriebsprofile zu konfigurieren: 1) Punkt-zu-Punkt (z.B. für die E/A-Spiegelung und -Weiterleitung), 2) Punkt-zu-Mehrpunkt (z.B. für die Datenerfassung oder das Senden von Befehlen an mehrere Einheiten, die in getrennten Punkten angeordnet sind), 3) Broadcasting (z.B. für das gleichzeitige Senden und Empfangen von Mehrpunktdaten, typisch für ein ModBUS RS485-Netzwerk), 4) ModBUS im Master/Slave-Modus oder Multimaster (z.B. als ModBUS-Knoten) Kanäle - 3 @ CH 25 kHz , 6 @ CH 12,5 kHz - Europäische Entscheidung 2005/928/CE Modulation - 9K00F1D o 18K0F1D (NBFM / GFSK) Datenrate (Funk) - 4.800 bps @ 12,5 kHz - 9.600 bps @ 25 kHz Betriebsmodi - Punkt-zu-Punkt, Punkt-zu-Multipunkt, Rundfunk, ModBUS, Mesh-Netzwerke Stromversorgung - 9-32 Vdc mit begrenzter Stromquelle; 3,3-4,8 Vdc mit Batteriebetrieb Abmessungen (bxhxd) - 140 x 110 x 50 mm Integrierte E/A - 4DI, 2DO (relè), 1 Zähler, 2AO (4-20 mA), 2 AI (4-20 mA) Ausgangsleistung - 500 mWERP Empfindlichkeit - <-110 dBm @ 9.600 bps BER 10-2 Datenrate - Da 2.400 a 57.400 bps
