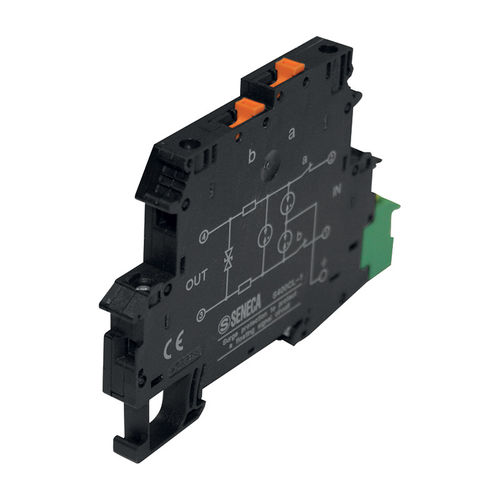

Überspannungsschutz S400CL-1

S400CL-1 ist ein Überspannungsschutz für Mess-, Steuer- und Regelgeräte. Das Gerät ist mit Anschlussklemmen mit mehrstufigem Schutz, Schraubanschlüssen und einem Trennschalter ausgestattet. S400CL-1 kann in binären und analogen Schaltungen wie Impulssignale 0-10Vdc und Stromschleife 0/4..20mA verwendet werden. Max. zul. Betriebsspannung UC - 30 VDC / 21 VAC Blitzprüfstrom Iimp (10/350) μs - Kern - Erde - 500 A Nennstrom IN - 300 mA (40 °C) Vorsicherung max. - 315 mA Nennentladungsstoßstrom In (8/20) μs - Kern - Kern / Kern - Erde - 5 kA / 5 kA Gesamtstoßstrom (8/20) μs - Kern - Erde - 10 kA Ausgangsspannungsschwelle bei 1 kV / μs - Kern - Kern / Kern - Masse - ≤ 45 V / ≤ 650 V Restspannung bei In Kern - Kern - ≤ 45 V Schutzpegel UP C2 ( 10kV / 5 kA ) - Kern - Kern / Kern - Masse - ≤ 55 V / ≤ 650 V Ansprechzeit TA Kern - Kern / Kern - Masse - ≤ 1 ns / ≤ 100 ns Grenzfrequenz (3dB) symmetrisch in einem 150 Ω System - typ. 2 MHz Widerstand pro Pfad - 3,3 Ù ±20% Temperaturbereich - -40 °C...+85 °C Entflammbarkeitsklasse nach UL 94 - V0
