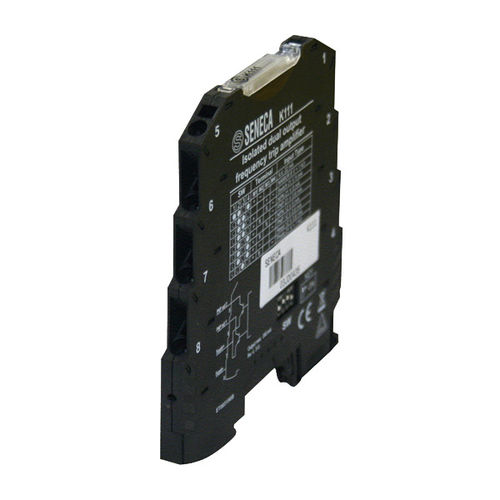

Frequenzteiler K111D

ImpulsUmschlag

K111D ist ein Frequenzteiler (der bis zu 256 Impulse am Eingang verarbeiten kann) mit der Funktion eines Eingangssignalverstärkers. Er verfügt über ein isoliertes und stabilisiertes Netzteil und eine LED auf der Vorderseite für den Status der Stromversorgung und der Ausgänge. Die galvanische Trennung für Signale von Ein/Aus-Sensoren beträgt 1.500 V. Das Modul akzeptiert verschiedene Arten von Eingangssignalen mit einer Frequenz von bis zu 20 kHz, wählbar für 2/3-Draht-Sensoren: NPN 12/24V, PNP, PNP 12/24V, fotoelektrischer Impuls, Kontakt IEC 1131-1, Namur, Reed. Die 2 unabhängigen Ausgänge sind PNP-Hochstromausgänge (bis zu 200 mA) mit internem Kurzschlussschutz. Sie können auch im Teiler- oder Repeatermodus konfiguriert werden. Das Modul kann über einen PC mit dem Konverter S117P1 oder über DIP-Schalter konfiguriert werden. Spannungsversorgung an den seitlichen Klemmen - Ja Sensor-Stromversorgung - Ja, verfügbare Spannungen 8V±0.6V, 12±1V, 22V±2V, max. Strom 22 mA Hot Swapping - Ja Max. absorbierter Strom - < 25 mA Max. Verlustleistung - 500 mW Umwandlung A/D - 14 Bit Unterdrückung - 50 - 60 Hz LED - Spannungsversorgung, Status der Ausgänge Konfiguration - über Software (EASY SETUP), über DIP-Schalter Eingangsfilter - Kann mit programmierbarer Grenzfrequenz aktiviert werden Isolierung - 1,5 kVac (2 Wege, Eingang // Ausgang) Isolationstechnik - Digital / Optokoppler Ausarbeitung - 32-bit Gleitkommaberechnung Kommunikationsanschluss - 1 4poliger Frontstecker, Abstand 2,54 mm Genauigkeitsklasse - 0,1% Besondere Funktionen - Direkter Betrieb Wiederholer Frequenz-Teiler Mittelwertmessung in einem Fenster von N Impulsen (N<=256) Anschluss - Feder und/oder Bus Eingangskanal - 1 Eingangstyp - Mechanischer Kontakt, Kontakt IEC 1131.2 (Typ 1), Namur (DIN 19234, EN 60947-5-6),
