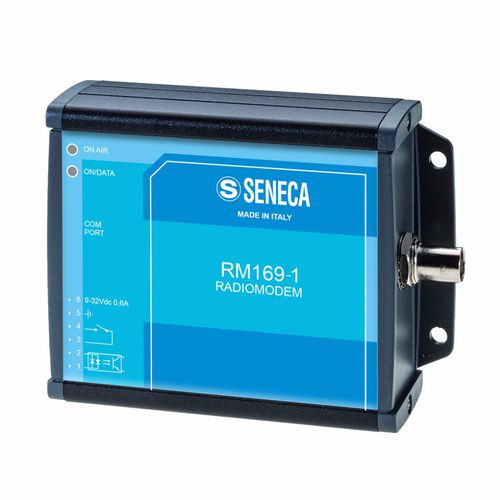

Punkt-zu-Punkt-Modem RM169-1 series

RepeaterRS232RS485

Das RM169-1 ist ein NBFM-System (Narrow Band Frequency Modulation) im 169-MHz-Band mit RS232/RS485-Schnittstelle, das der Richtlinie 2014/53/EU (RED) entspricht. Es ist so optimiert, dass es auch mit Primär- oder Sekundärbatterien in Zählerablese-, Tracking&Tracing-, Telemetering&Commands-Anwendungen in Übereinstimmung mit ERC 70-03 und der europäischen Resolution 2005/928/EC betrieben werden kann. Das Modul bietet verschiedene per Software programmierbare Betriebsprofile wie Punkt-zu-Punkt, Punkt-zu-Mehrpunkt, Broadcasting und Digirepetear; es unterstützt Routing-Tabellen für die Paketadressierung und das Routing in Bereichen, die nicht direkt über eine einzige Route erreichbar sind. Betriebsband - 169,400 - 169,475 Mhz Anzahl der Kanäle - 1@CH50kHz; 3@CH25kHz; 6@CH12.5kHz Modulation - 9K00F1D oder 18K0F1D (NBFM / GFSK) Datengeschwindigkeit (Funk) - 4.800 bps (@12,5 kHz di Kanalisierung) 9.600 bps (@25 kHz di Kanalisierung) 19.200 bps (@50 kHz di canalization) Betriebsarten - Punkt-zu-Punkt, Punkt-zu-Multipunkt, Broadcasting, Digipeater; Unterstützung von Routing-Tabellen zur Adressierung Kommunikation über RS485 - Die Kommunikationsparameter der seriellen RS485-Schnittstelle sind standardmäßig auf 9.600 (Baudrate) 8N1 eingestellt. HINWEIS: Wenn Sie die Produktkonfiguration im 8N2-Modus benötigen, geben Sie dies bitte in den Bestellnotizen an. Eingebettete E/As - Nr. 1 Digitaleingang, 5-24 Vdc o 3-20 Vac. Zinp. 2,2 kΩ (optoisoliert) Nr. 1 Relaisausgang, N.O. 24 Vac @ 0,5 A o 32 Vdc @ 1 A Empfänger (Typ) - CLASSE 2 - LBT e AGILITY Empfindlichkeit - BER <10-2 <-105dBm@50 kHz <-107dBm@25 KHz <-110dBm@12.5 kHz Datengeschwindigkeit - von 1.200 bis 57.600 bps Abmessungen (LxHxT) - 90 x 100 x 40 mm
