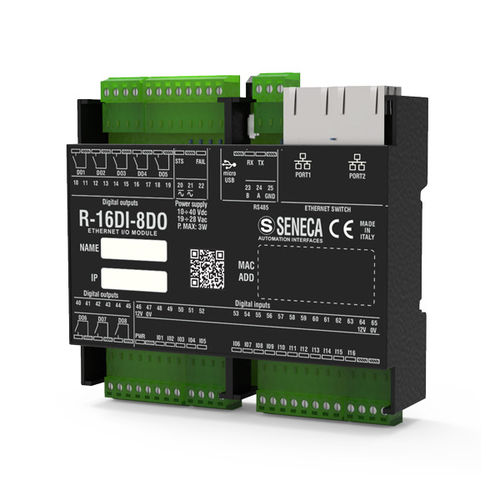

Digitales E/A-Modul R-16DI-8DO

EthernetModbus RTUUSB

R-16DI-8DO ist ein digitales gemischtes Modul mit einem dualen 10/100 Mbit/s Ethernet-Anschluss und einem Micro-USB-Programmieranschluss an der Vorderseite. Das Gerät ist für flexible Verkabelungsanforderungen, kleine Einbauräume und E/A-Anwendungen mit hoher Dichte und integriertem Ethernet-Netzwerk konzipiert. Der R-16DI-8DO verfügt über 16 PNP/NPN-Digitaleingänge, die auch als @32-Bit-Zählwerke konfiguriert werden können, und 8 digitale Relaisausgänge mit einem maximalen Bereich von 30 V / 1 A. Alle Zählwerke werden in einem nichtflüchtigen Speicher (FeRAM) gespeichert. Das Modul ist mit einer Isolierung zwischen Eingängen, Ausgängen und anderen Niederspannungskreisen von 1,5 kVac ausgestattet. Die Konfiguration kann über eine spezielle Software und einen Webserver mit HTML5-Unterstützung vorgenommen werden. IP-Adresse, MAC-Adresse und Firmware-Version, die mit dem einzelnen Modul verbunden sind, können im LAN-Netzwerk über das SDD-Tool (Seneca Discovery Device) identifiziert oder konfiguriert werden. Das R-16DI-8DO unterstützt sowohl ModBUS TCP-IP als auch serielle RS485-Kommunikation mit ModBUS RTU-Protokoll. Das R-16DI-8DO kann im Ethernet-Daisy-Chain-Modus mit Fehlerüberbrückung angeschlossen werden, um eine Ethernet-Verbindung sicherzustellen, selbst wenn ein Modul in der Kette ausfällt. Digitale Signale können auf einem oder mehreren Modulen im Peer-to-Peer-Modus dupliziert werden (E/A-Spiegelfunktion). Eine weitere fortschrittliche Funktion ist die "ModBUS Passthrough"-Funktion, mit der das Modul die von Modbus TCP-IP kommenden Anfragen auf RS485 umleiten kann und so als Gateway fungiert. TECHNISCHE DATEN Spannungsversorgung - 10..40 Vdc; 19..28 Vac Hilfsspannungsausgang - 12 Vdc / 40 mA Maximale Leistungsaufnahme - 3 W Maximale Isolierung - 1,5 kVac LED-Statusanzeigen - Stromversorgung Status der E/As STS (IP / DHCP-Adresse) RX / TX (Daten Rx/Tx über RS485) Ethernet TRF / LNK Eingangskanäle - 16 DI
