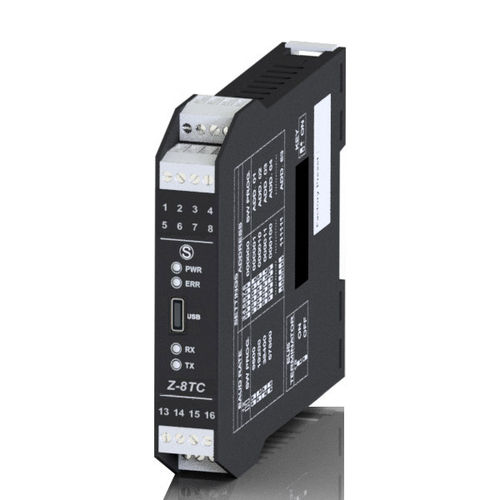

Eingangsmodul / Modbus RTU Z-8TC-1

RS485Modbus8 Kanäle

Die Z-8TC-1 Schnittstelle für Thermoelement-Sensoren (J, K, E, N, S, R, B, T) und generische Sensoren mit mV als Standard-Ausgangssignal. Die Anzahl der Eingänge ist 8 und jeder Eingang ist unabhängig. Es ist ein ModBUS-Slave und kann mit jedem ModBUS-Master-Gerät gekoppelt werden. Eine 6-fache galvanische Trennung zwischen Stromversorgung // Eingang // RS485-Schaltkreisen gewährleistet die Integrität Ihrer Daten (jedes Kanalpaar ist von den anderen Schaltkreisen isoliert). TECHNISCHE DATEN Beschreibung: - CH-8 Thermoelement-Eingangsmodul / RS485 Speisung: - 10..40 Vdc; 19..28 Vac (50-60 Hz) busgespeist Abmessungen BxHxT: - 17,5x100x112 mm Montage: - DIN 46277, 35 mm symmetrische Schiene Isolierung: - 1,5 kVac @ 6 Wege Datenerfassung: - Alle 25 ms Genauigkeit: - 0,1% Eingang: - CH-8 Thermoelement Typ J,K,R,S,T,B,E,N oder Shunt bis zu 70 mV Kommunikation: - RS485 2-Draht, ModBUS RTU-Slave-Protokoll Programmierung: - Über Software mit Hilfe des microUSB-Anschlusses auf der Frontplatte oder über DIP-Schalter
