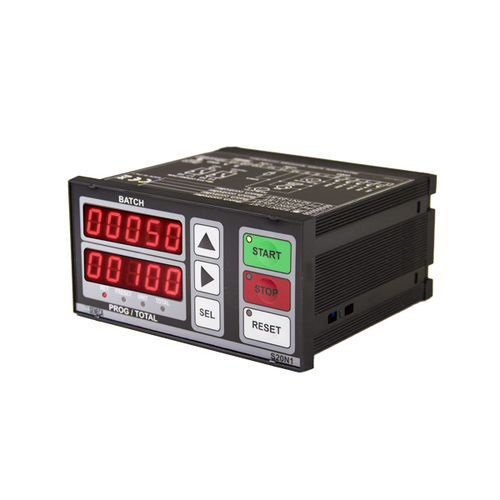

S20N1 ist ein Dosiersteuergerät mit einer Polycarbonat-Frontplatte von 72x144 mm, die 2 numerische Anzeigen mit 5-stelligen roten LED mit hoher Helligkeit, 7 LED zur Anzeige des Betriebszustands, 6 Tasten für die Programmierung des Geräts und die Steuerung des Dosierzyklus enthält. Das Gerät verfügt über 3 digitale Steuereingänge (Start, Stop, Reset) und 1 Impulssensoreingang als freier Kontakt, Reedkontakt, NPN/PNP open collector BJT, NAMUR-Sensor, Hall-Effekt-Sensor oder photoelektrischer Sensor (max. Frequenz 2,2 kHz). Zwei sind digitale SPDT-Relaisausgänge (5 A, 250 V, ohmsche Last). S20N1 ist in Standard-, Ex- und IP65-Versionen erhältlich.
Maximaler Verbrauch - 10 VA
Datenspeicherung - EEPROM, Speicher
Schnittstellen - Nr. 1 RS485 / ModBUS (Datenüberwachung und Steuerung)
Nr. 1 MicroUSB (Firmware-Update)
Anzeigen - Nr. 2 LED-Ziffernanzeigen mit fünf Ziffern
Status-Anzeigen - Start, Stop, Reset
Eingangskanäle - Nr. 1 (isoliert)
Eingangstyp - Von Sensor: Reed, npn (2/3 fili), Namur, effetto Hall, fotoelettrico
Frequenz - 1.000 Hz, minimale Impulslänge 0,1 ms
Steuerkanäle - Nr. 3 Eingänge (Start, Stop, Reset)
Ausgangskanäle - Nr. 2
Ausgangstyp - SPDT-Relais, 5 A, 250 V (ohmsche Last)
Betriebstemperatur - 0..50°C
Anschlüsse - Abnehmbare Klemmen auf der Rückseite
Abmessungen (LxHxP) - 144x72x130 mm
Gewicht - 800 g
Programmierung/Dosierung - Frontale Tasten
Zertifizierungen - CE
---
