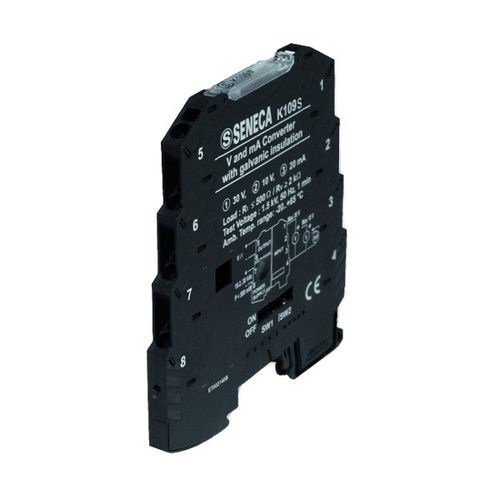

Signalwandler K109S

1 Analogeingang4-20 mAStromschleifen

K109S ist ein Gerät, das mA/V-Signale annimmt und in mA/V-Standardsignale umwandeln kann. Das Gerät kann auch alle 2-Draht-Sensoren versorgen und alle Parameter sind über Dip-Schalter konfigurierbar. Der Stromversorgungsanschluss ist an den Klemmen verfügbar oder ein spezieller Stecker (K-BUS) ermöglicht die Verteilung der Stromversorgung auf die Module über den Busanschluss. Eine galvanische 3-Wege-Isolierung zwischen den Stromversorgungs-, Eingangs- und Ausgangskreisen gewährleistet die Integrität Ihrer Daten. Beschreibung: - V / I-Wandler mit Leistung für 2-Draht-Wandler Eingang: - strom 0/4..20 mA (Schleifenstromversorgung); Spannung 0..10, 2..10, 0..5, 1..5 V Ausgang: - strom 0/4..20, 20..4/0 mA; Spannung 0..5/10, 10..0, 1..5 Vdc Spannungsversorgung: - 19,2..30 Vdc Maximaler Verbrauch: - 23 mA, 45 mA (Hilfsversorgung) Isolierung: - 1,5 kVac, 3 Wege Auflösung: - 14 bit Genauigkeitsklasse: - 0,1% Speisetechnik: - direkt auf Federzugklemme oder verteilt mit K-BUS Stecker Abmessungen: - 6,2 x 93,1 x 102,5 mm Hilfsspannung: - 17..20 V auf 3 Klemmen Besondere Funktionen: - skaleninvertierung, Quadratwurzel-Extraktion, Tank-Linearisierung
