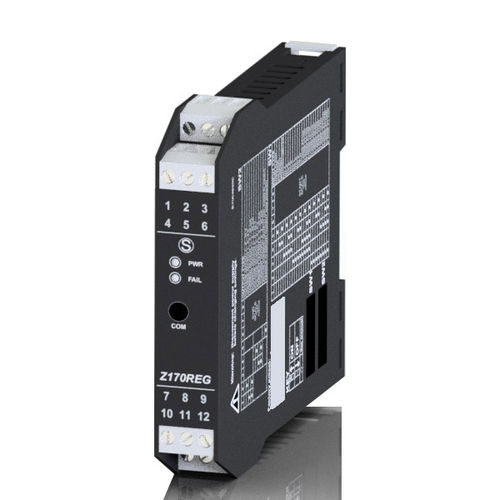

Signalwandler Z170REG-1

AnalogUniversalfür DIN-Schiene

Z170REG-1 ermöglicht die Umwandlung und Duplizierung eines analogen Signals (mA, V, PT100, Pt1000, Pt500, Ni100, TCs, Ohm) durch 2 unabhängige Ausgänge (mA oder V). Es verfügt auch über Dip-Schalter zur Einstellung der verfügbaren Eingangs-/Ausgangsbereiche. Die Hilfsspannungsversorgung erlaubt auch einen aktiven oder passiven Anschluss auf der Ausgangsseite. Eine galvanische 4-Wege-Isolierung zwischen den Schaltkreisen Stromversorgung // Eingang // Ausgang1 // Ausgang2 gewährleistet die Integrität Ihrer Daten. Spannungsversorgung der Messwertgeber - Ja, max. 25 mA, 17 Vdc Leistungsaufnahme - 0,5..2 W Isolierung - 1.500 Vac Status-LED - Stromversorgung Alarm Genauigkeitsklasse - 0,1% Schnittstelle - Micro USB (Frontplatte) Eingangskanal - 1 einstellbarer Eingang: SPANNUNG: 0..10 V einstellbare Skala STROM: 0..20 mA (aktives/passives Modul) einstellbare Skala Potentiometer: 1 kΩ ..100 kΩ einstellbare Skala TC: J,K,R,S,T,B,E,N RTD: Pt100, Pt500, Pt1000, Ni100 Auflösung 14 bit Abtastzeit einstellbar von 5 bis 20 ms Ausgangskanäle - 2 einstellbare Ausgänge: SPANNUNG: 0..10 V einstellbare Skala STROM: 0..20 mA (aktiv/passiv) einstellbare Skala Auflösung 14 bit Ansprechzeit - < 25 ms Thermische Drift - 0,01% /K Linearität - <1% (Eingang), 0,01% (Ausgang) Programmierung - DIP-Schalter Software (EASY SETUP) Android-App ( EASY SETUP-App) Betriebstemperatur - -10..+65°C Abmessungen (BxHxT) - 17,5 x 100 x 112 mm Anschlüsse - Abnehmbare Schraubklemmen Gehäuse - Nylon 6 30% Glasfaser Montage - DIN-Schienenführung 35 mm (IEC/EN 60715)
