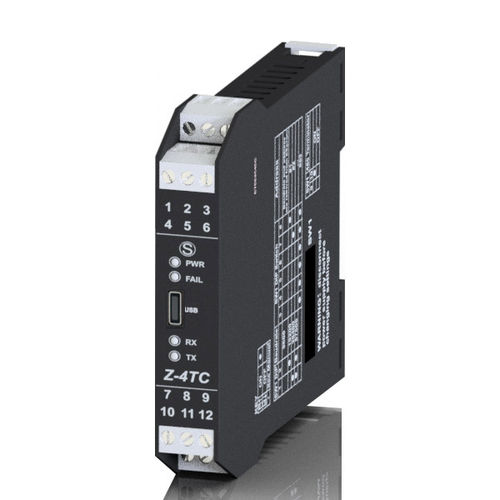

Analoges Eingangsmodul Z-4TC

Modbus RTURS485Modbus

Z-4TC ist eine Schnittstelle für Thermoelement-Sensoren (J, K, E, N, S, R, B, T) und generische Sensoren mit mV als Standardausgangssignal. Die Anzahl der Eingänge ist 4 und jeder Eingang ist unabhängig von den anderen. Es ist ein ModBUS-Slave und kann mit jedem ModBUS-Master-Gerät gekoppelt werden. Eine galvanische 3-Wege-Isolierung zwischen Stromversorgung // Eingang // RS485-Schaltkreisen gewährleistet die Integrität Ihrer Daten. Speisung: - 10..40 Vdc; 19..28 Vac (50-60 Hz) Versorgung der Messwertgeber: - 20 Vdc, 20 mA Abmessungen: - 17,5 x 100 x 112 [mm] Montage: - DIN 46277, 35 mm symmetrische Schiene Eingang: - 4-CH bipolare Spannung ±80 mV oder Thermoelemente Typ J,K,R,S,T,B,E,N Auflösung: - 14 Bit + Vorzeichen Kommunikation: - RS485 2-Draht, ModBUS RTU Slave Protokoll
