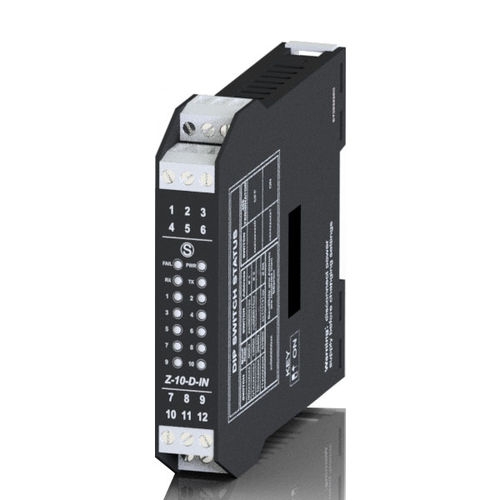

Digitales Eingangsmodul Z-10-D-IN

Modbus RTUUSBRS485

Z-10-D-IN ist ein Modul mit 10 digitalen Eingängen, 16 Vdc self-powered common negative und abnehmbaren Klemmen Abschnitt 2,5 mm. Im Gegensatz zu Rev. Hw1, enthält dieses Modul 10 Eingänge mit einem 32-Bit-Totalisator mit einer maximalen Frequenz von 2,5 kHz. Zu den Funktionen des Z-10-D-IN gehört die Messung von Frequenz, Periode, T(ON) und T(OFF) für alle Eingänge und die Möglichkeit, die Totalisatoren für die Vorwärts- oder Rückwärtszählung mit Überlaufanzeige für jeden Totalisator einzustellen. Eine ON-LINE-Konfiguration ist möglich. Für die PC-Programmierung ist die Verwendung eines USB/RS485-Konverters mit ModBUS RTU-Protokoll erforderlich. Spannungsversorgung: - 10..40 Vdc; 19..28 Vac (50-60 Hz) Isolierung: - 1.500 Vac Eingänge: - 10-CH (Reed, Proximity, pnp, npn, Kontakt) isoliert, gemeinsam negativ, selbstversorgt 16 Vdc, geschützt gegen Transienten bis zu 600 W/ms Zähler: - bis zu 10 Eingänge @ 32 bit, max. Frequenz 2,5 kHz Kommunikation: - RS485 2-Draht, ModBUS RTU Slave Protokoll Abmessungen: - 17,5 x 100 x 112 mm Montage: - 35 mm symmetrische DIN-Schiene (46277)
